2020 Toskana GP teknik güncellemeleri

[Resim: 34539.12aaf455.f1tr.com]

Giorgio Piola ve Motorsport Images arşivinden seçtiğimiz fotoğraflarla, takımların Toskana GP'ye getirdikleri güncellemeleri inceledik.

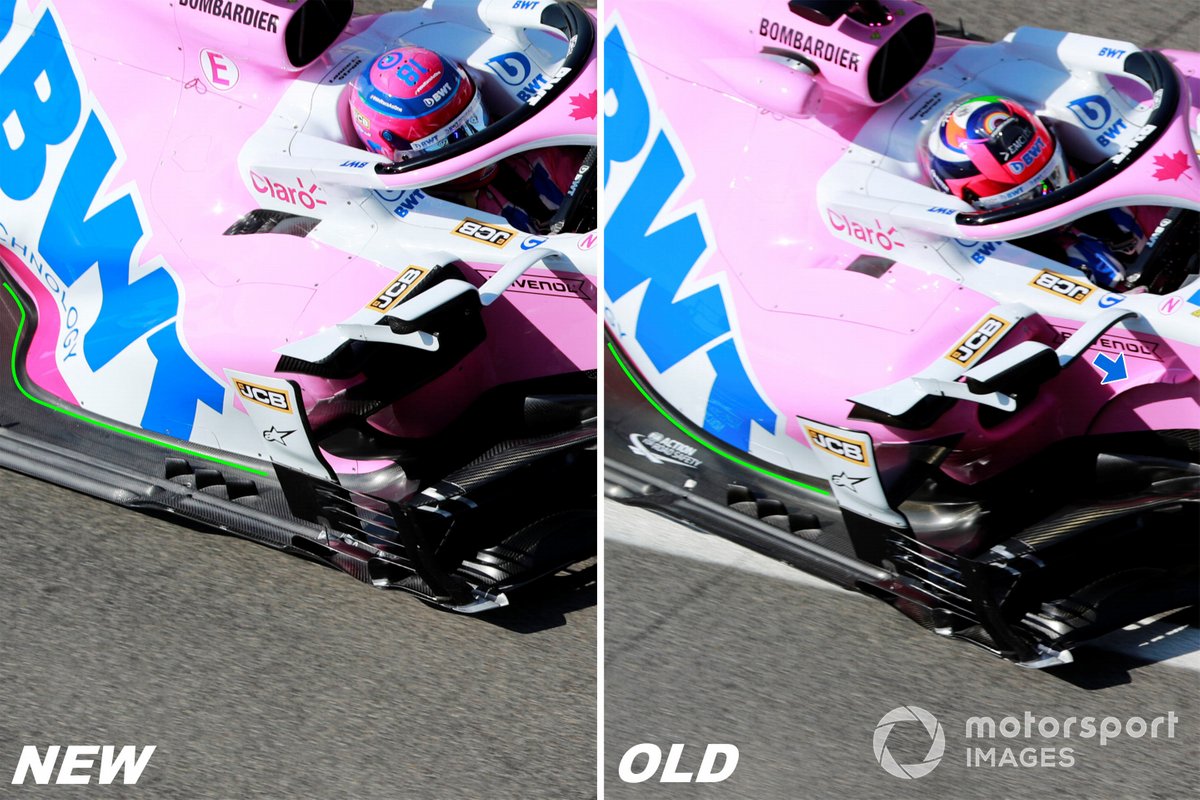

Racing Point RP20 kıyaslama (Yeni - Eski)

[Resim: 34540.e310fed4.f1tr.com]

Racing Point, Toskana GP'ye sidepod bölgesinde büyük değişiklikle geldi. Sidepodun arka tarafına gittikçe önceden içeriye doğru pürüzsüz bir şekilde kıvrılan tasarım yer alırken, soldaki resimde sidepodun düz bir şekilde geriye doğru geldiği ve tabana doğru indiği, ardından içeriye doğru kıvrıldığını görebilirsiniz.

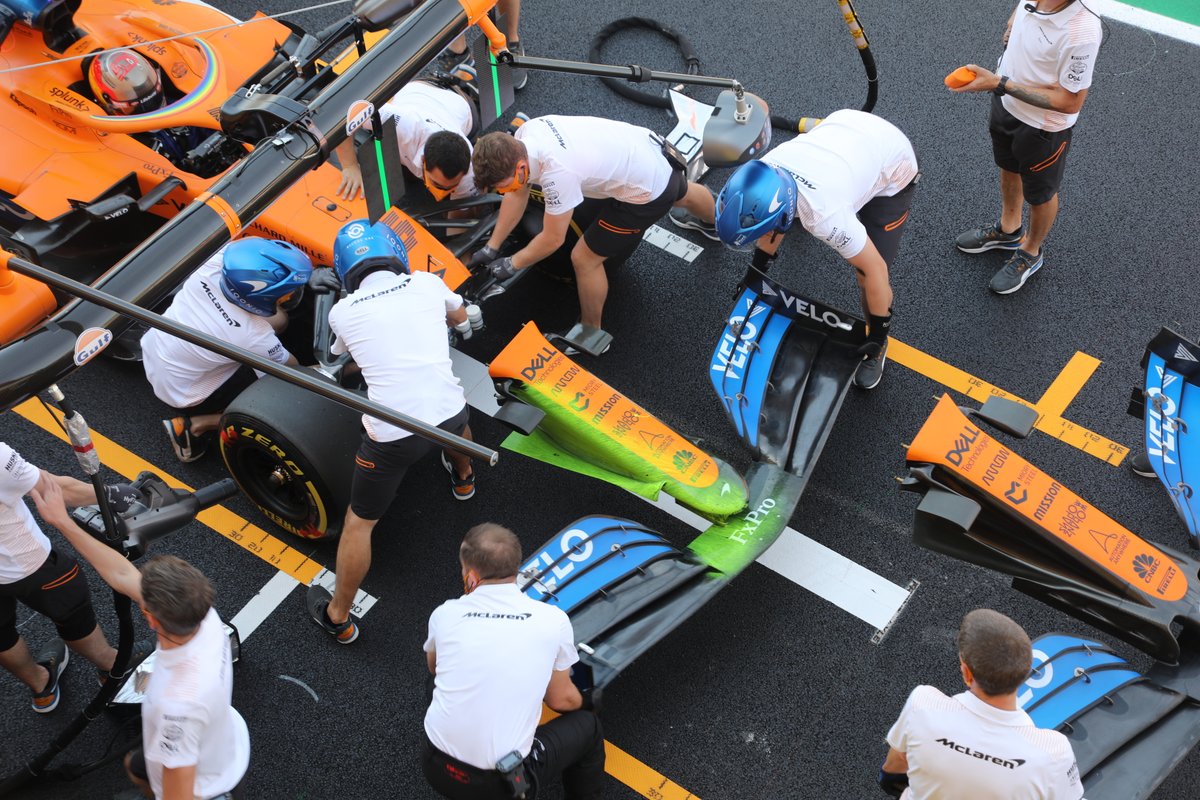

McLaren MCL35 burun detay

[Resim: 34541.c587ef22.f1tr.com]

McLaren, birinci antrenman seansında Mercedes'in burun tasarımına çok benzeyen bir burun test etti. Ön tarafta ince tek parçalı bir burun yer alırken onun altında çok küçük bir ön kanat bağlantısı yer alıyor. McLaren'ın pelerin adı verilen burun altı hava yönlendirici kanadı normalde burundan itibaren geriye doğru uzanırken, test edilen parçada Mercedes gibi daha geriden başlıyor ve burnun ucundan bağımsız bir şekilde konunlandırılmış durumda.

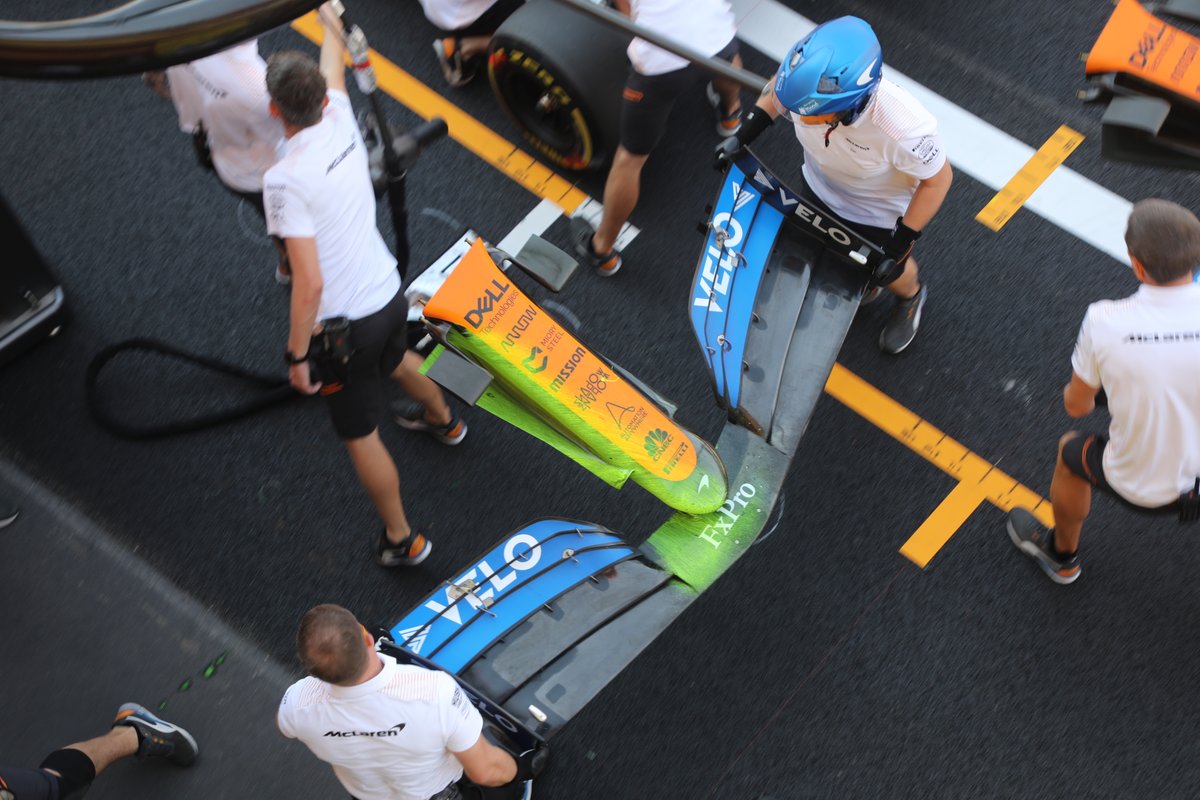

McLaren MCL35 burun detay

[Resim: 34498.352b3adb.f1tr.com]

Takım bu parçanın istediği gibi çalışıp çalışmadığını anlamak için flo-viz boyası kullandı.

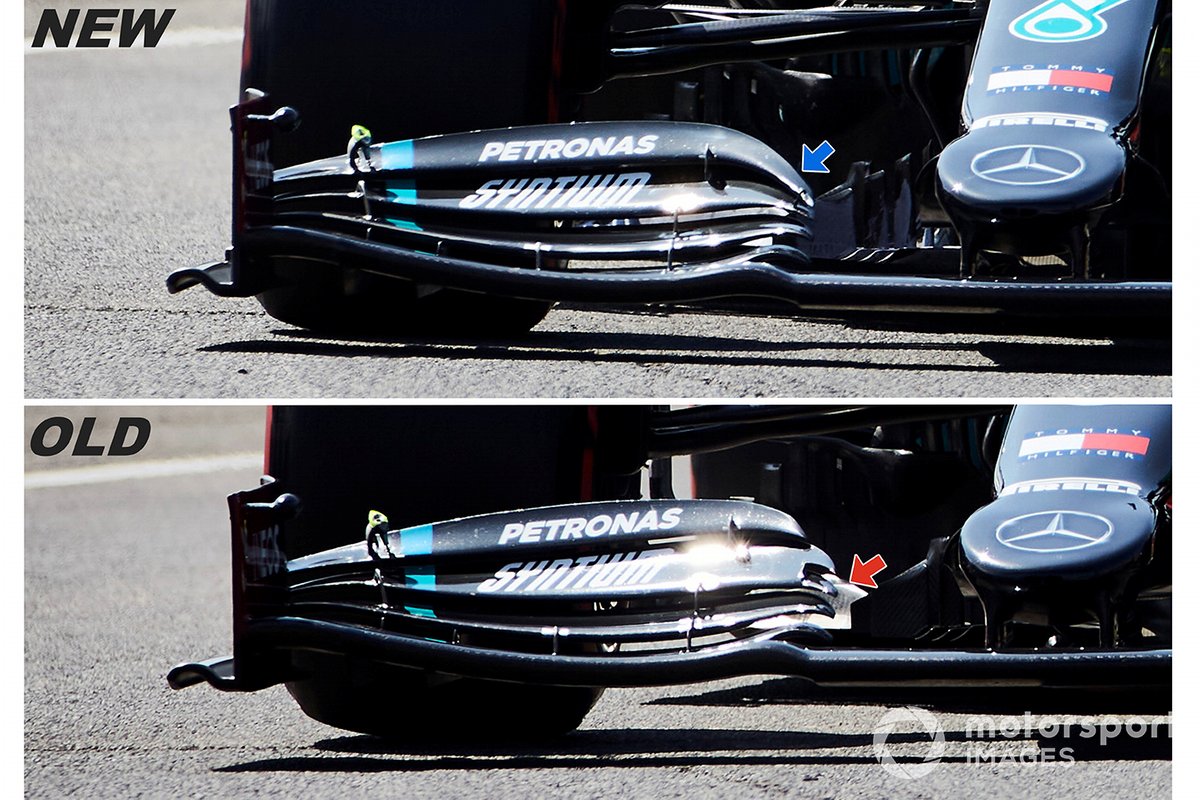

Mercedes yeni ön kanat

[Resim: 34542.6c47d0b0.f1tr.com]

Mercedes, Mugello'ya yeni bir ön kanat getirdi. Üstteki yeni olan ön kanadın en üst flap parçasının, alttaki tasarıma göre daha uzun olduğu ve neredeyse 2. flap parçasına kadar uzatıldığı görülüyor. Ayrıca alttaki flap parçasının uç kısmındaki kesik de kaldırılmış durumda.

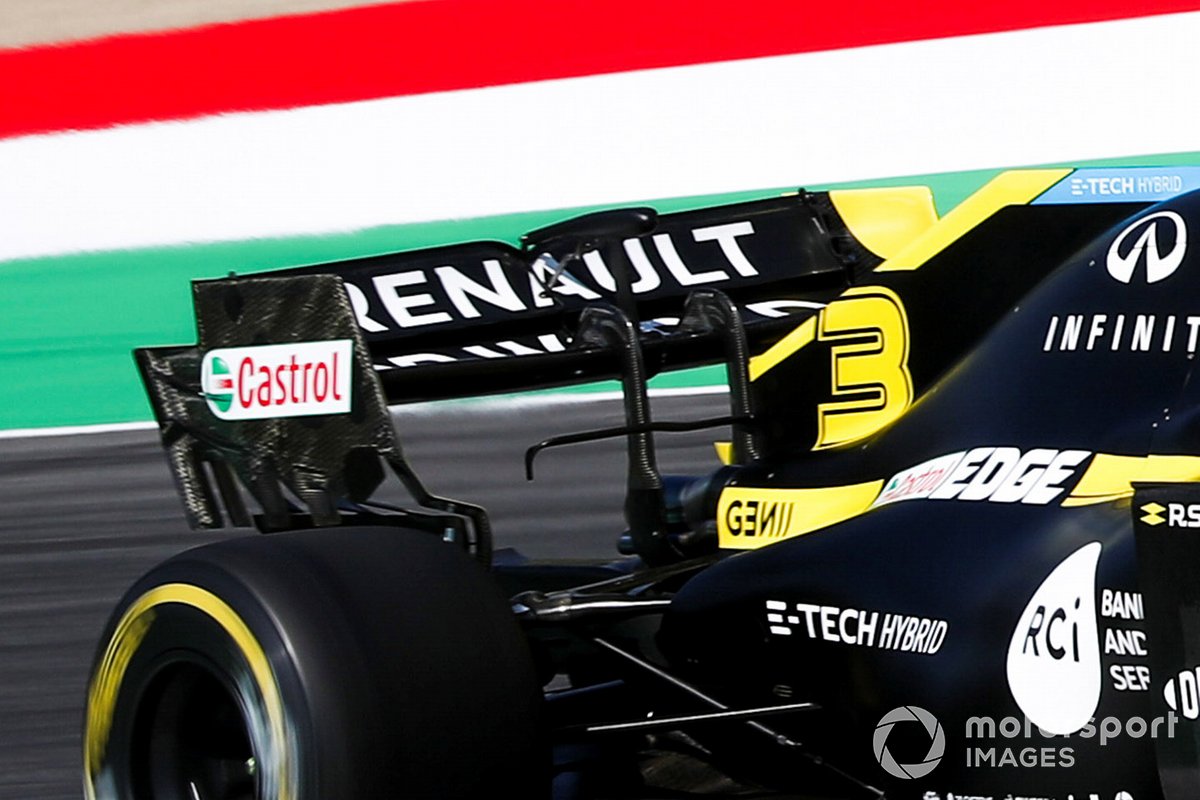

Renault R.S.20 detay

[Resim: 34543.de865294.f1tr.com]

Renault'nun yüksek yere basma gücü paketinde yer alan arka kanadının orta bölümünde hafif kaşık şekli yer alıyor. Bunun dışında motor kapağının arkasında tek parça T-kanat bulunuyor.



Renault F1 Team R.S.20 kıyaslaması

[Resim: 34544.f4d9d083.f1tr.com]

Renault, bargeboard ve sidepod bölgesinde bazı değişiklikler yaptı. Bargeboard bölgesinde mavi ok ile gösterilen dikey parçada değişiklik yapılırken, bumerang kanattaki ekstra kesikler, altında gizli başka değişikliklerin de olduğunu işaret ediyor.

Bunların dışında Renault da, artık birçok takımın kullandığı gibi sidepod yanında kırmızı ok ile gösterilen yatay birkaç parçadan oluşan kanatları kullanmaya başladı.

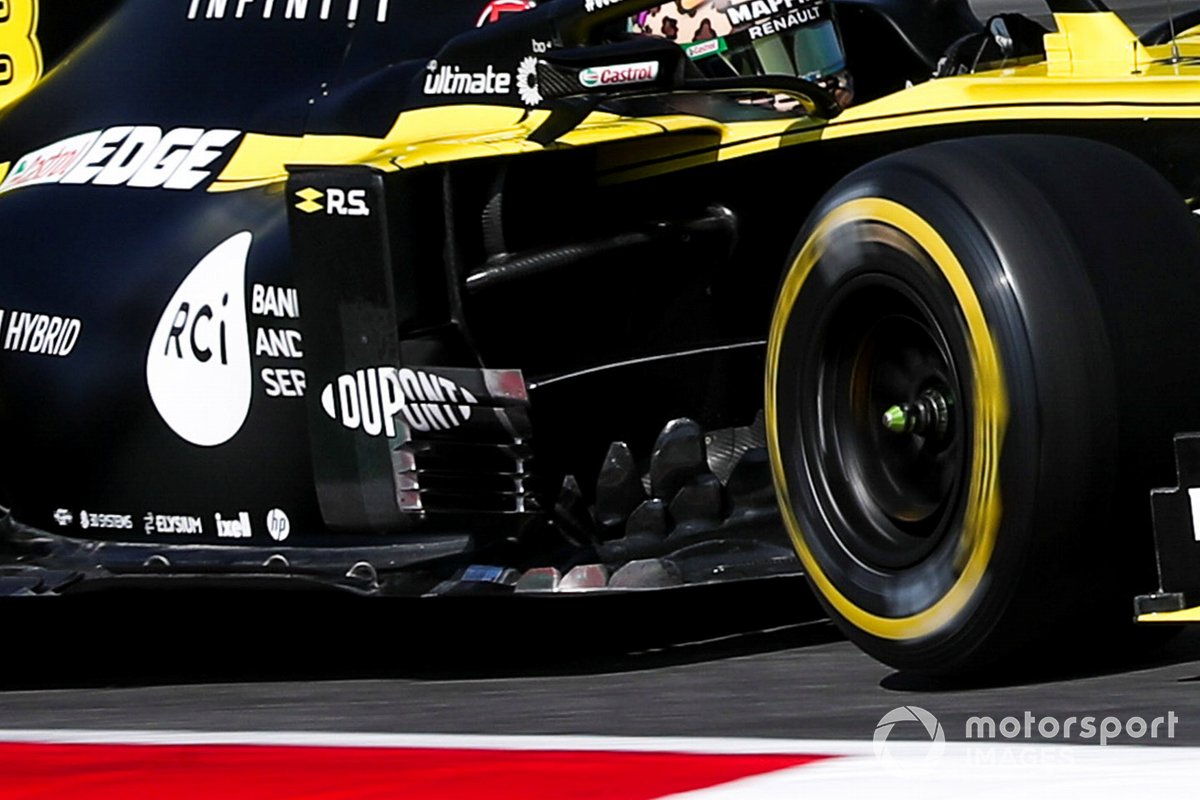

Renault R.S.20 detay

[Resim: 34545.09e86aac.f1tr.com]

Sidepod yanında yer alan yatay kanatçıkların farklı açıdan görüntüsü

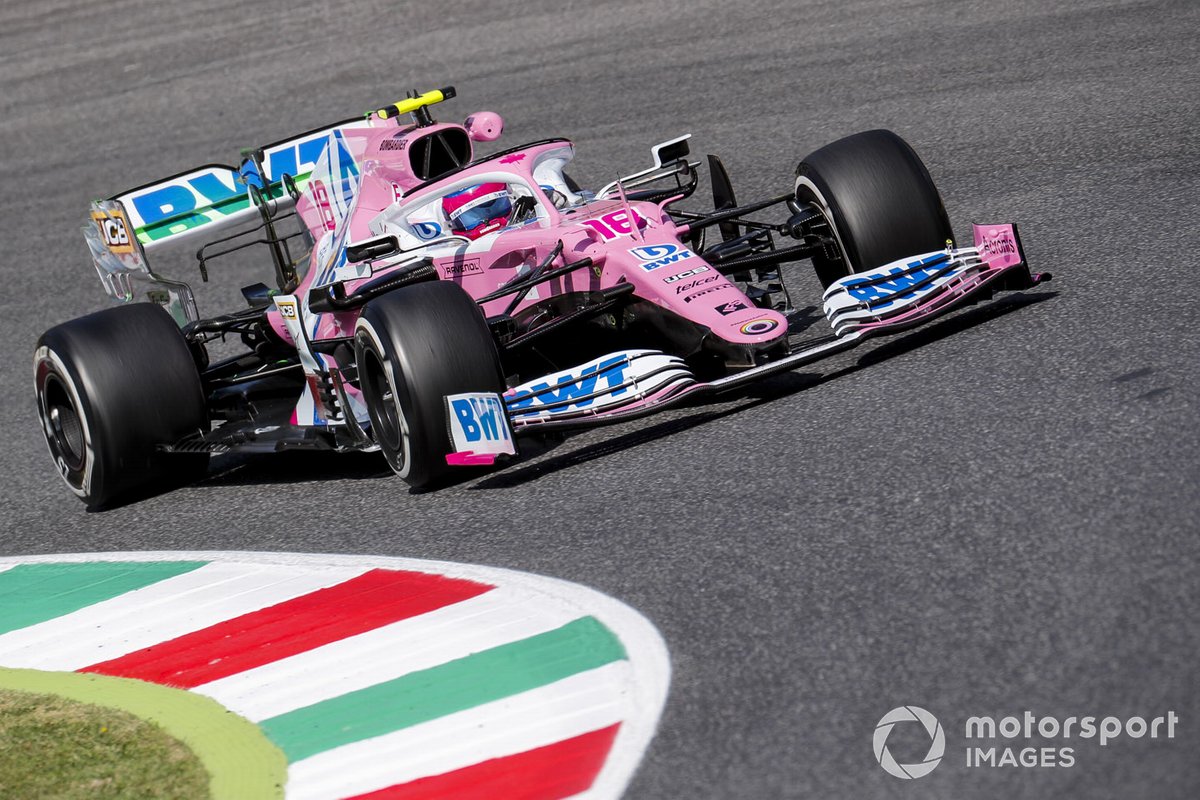

Lance Stroll, Racing Point RP20

[Resim: 34546.bd1cf6ea.f1tr.com]

Racing Point, Lance Stroll'un aracının arka tarafında flo-viz boyalarını kullandı.

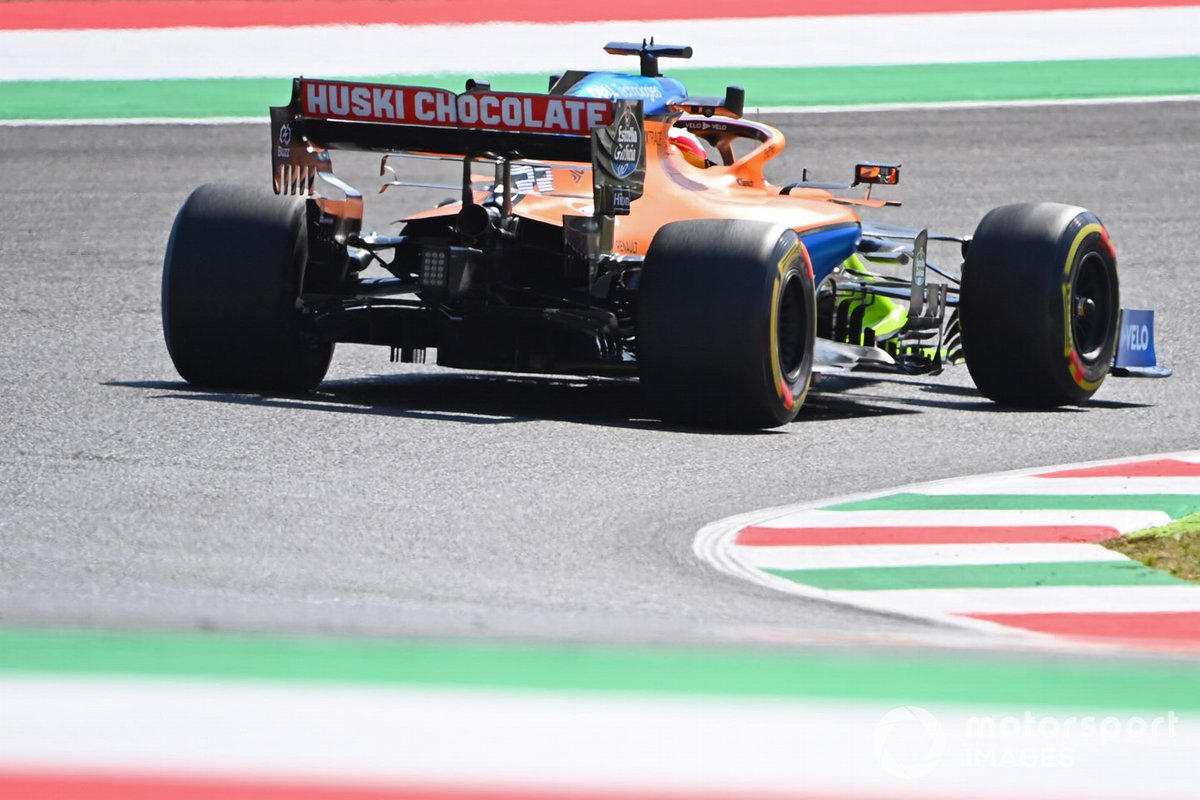

Carlos Sainz Jr., McLaren MCL35

[Resim: 34547.96f23707.f1tr.com]

McLaren aracının arkadan görünüşü. Burun kısmındaki flo-viz boyaları, yeni burun ile hava akımının nasıl geriye doğru ilerlediğini gösteriyor.

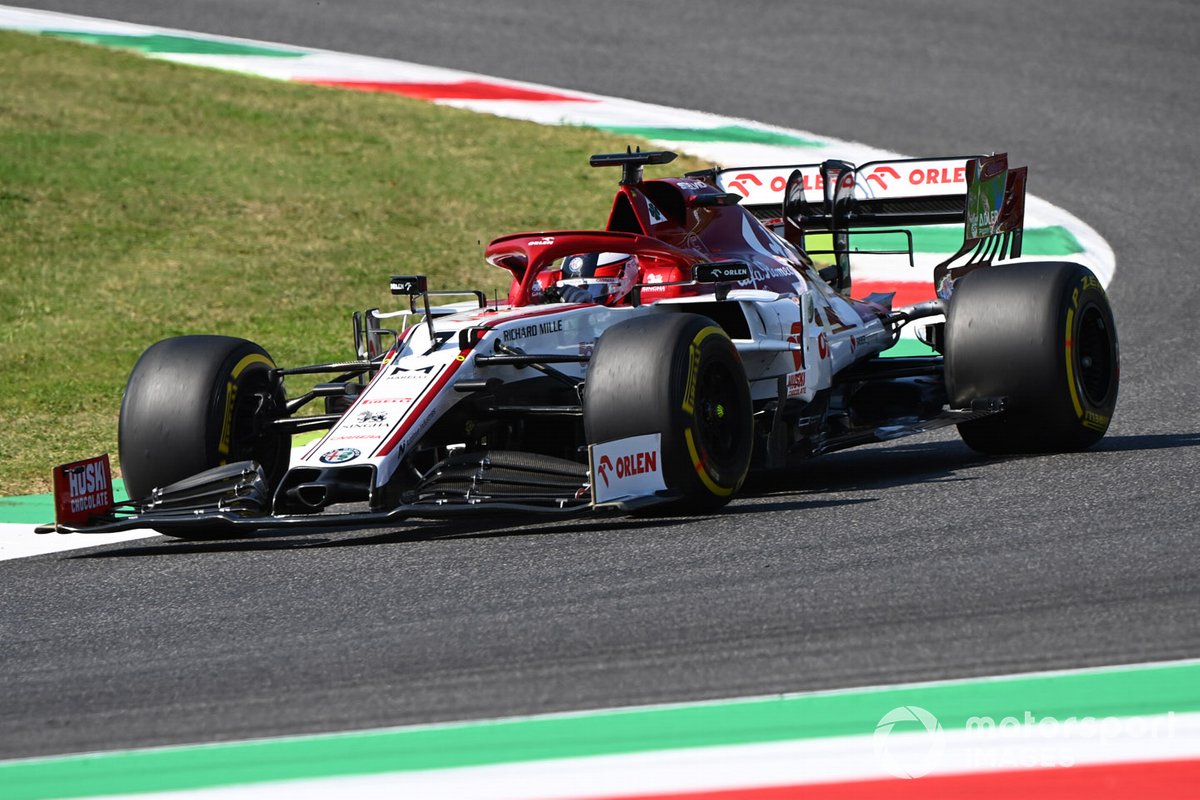

Kimi Raikkonen, Alfa Romeo Racing C39

[Resim: 34548.46937164.f1tr.com]

Alfa Romeo, yüksek yere basma gücü üreten arka kanatla birlikte çift katlı t-kanat kullandı.

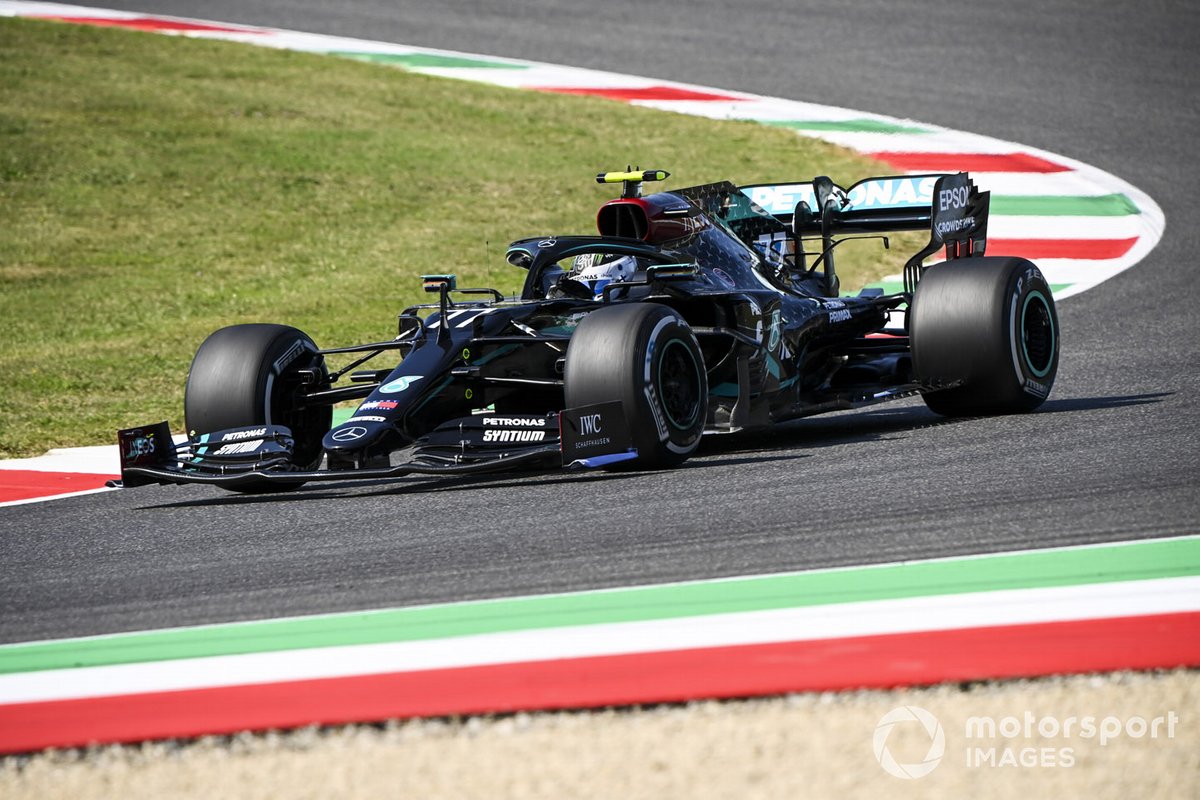

Valtteri Bottas, Mercedes F1 W11

[Resim: 34549.41143319.f1tr.com]

Mercedes, ön kanadın dış kısmında yer alan martı kanadı şeklindeki tasarım hakkında daha fazla bilgi almak için flo-viz boyasını kullandı.

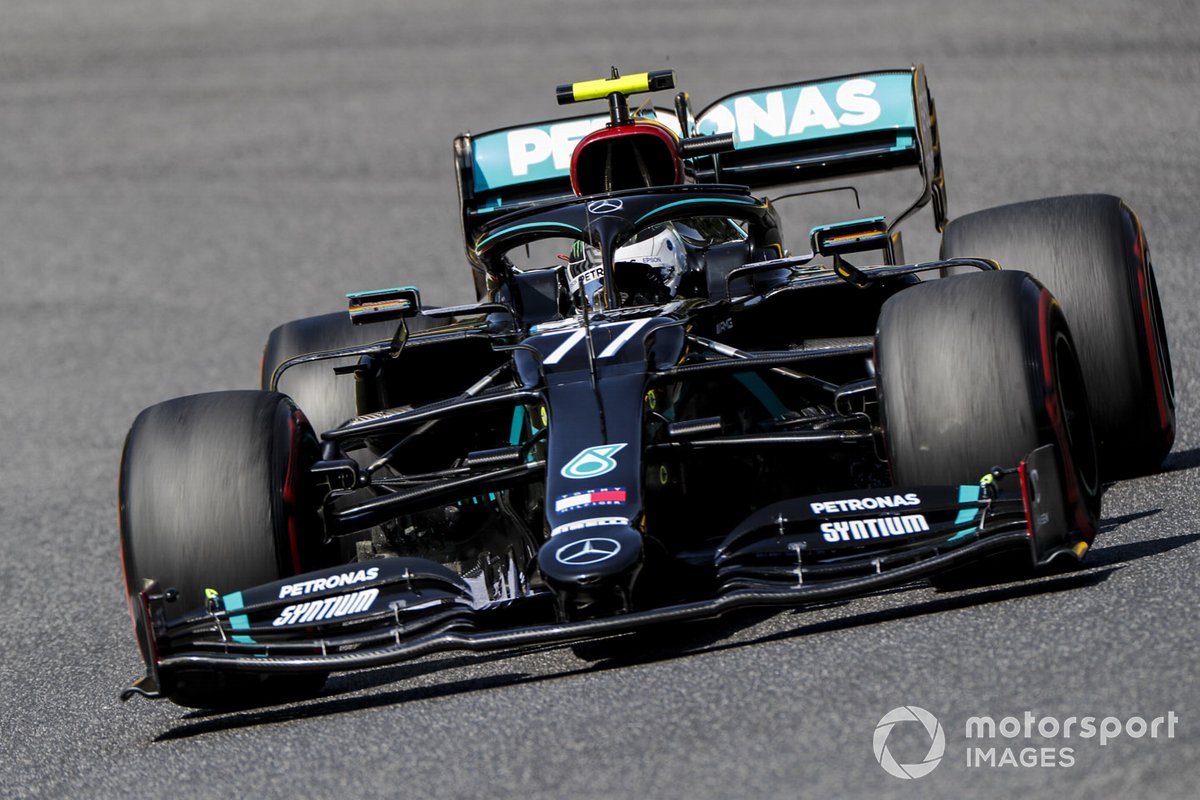

Valtteri Bottas, Mercedes F1 W11

[Resim: 34550.7ba6f9b5.f1tr.com]

Aynı şekilde bargeboard bölümünün alt kısmında da flo-viz boyası vardı.

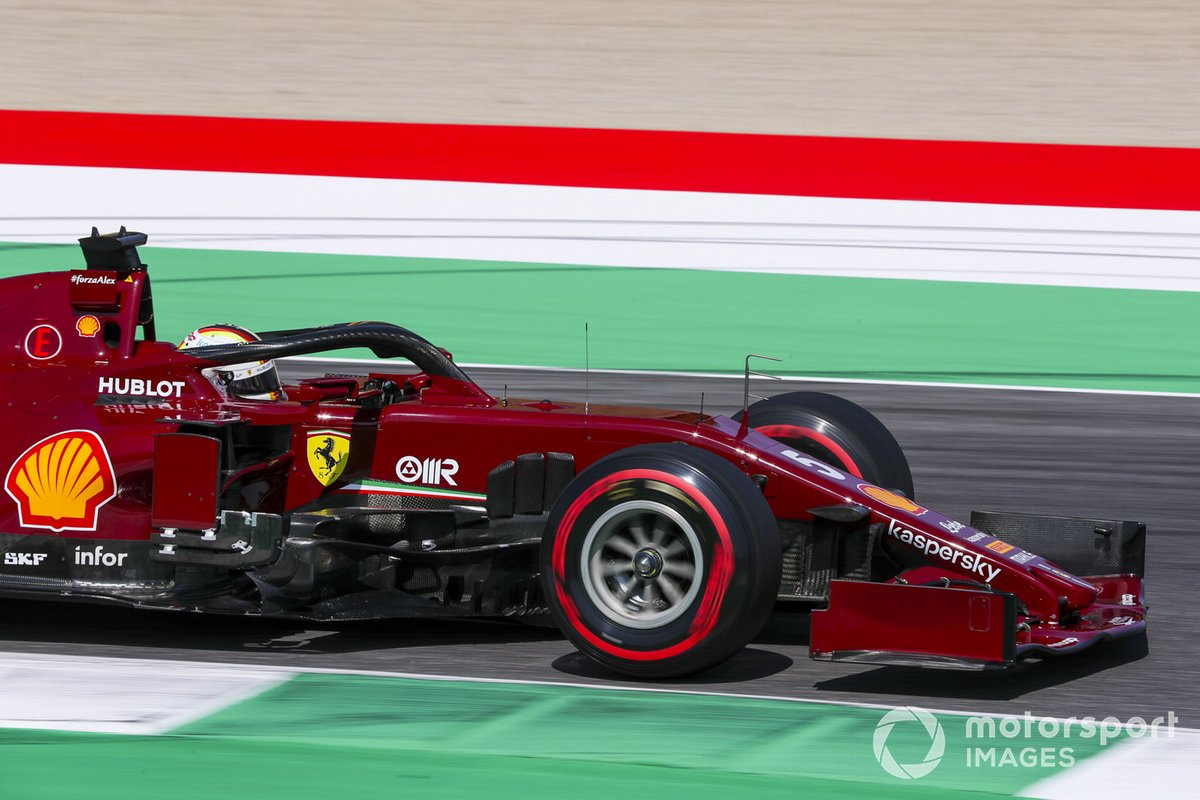

Sebastian Vettel, Ferrari SF1000

[Resim: 34551.17189b5f.f1tr.com]

Ferrari'nin bargeboard bölgesini net bir şekilde gösteren fotoğraf.

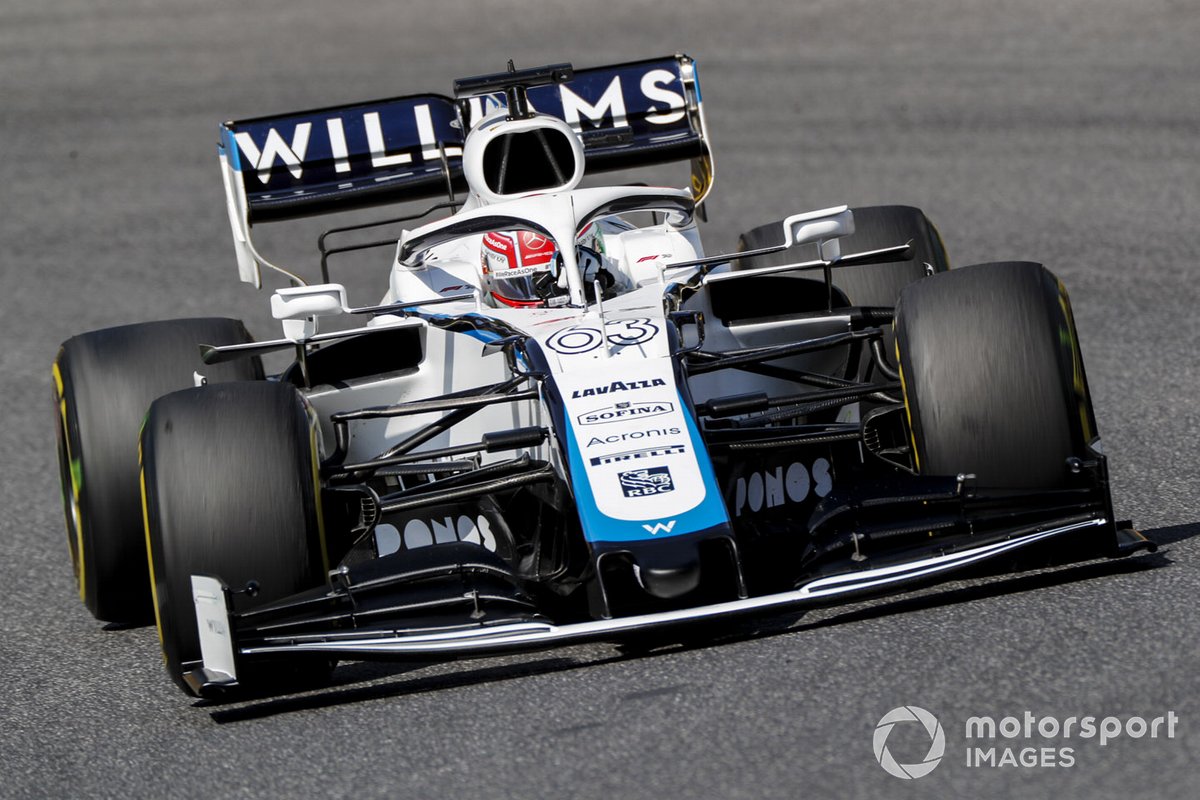

George Russell, Williams FW43

[Resim: 34552.7e623373.f1tr.com]

George Russell şasinin iki yanında küçük kanatçıkları kullanırken, takım arkadaşı Nicholas Latifi'nin aracında yine sadece sol tarafta tek kanatçık vardı.

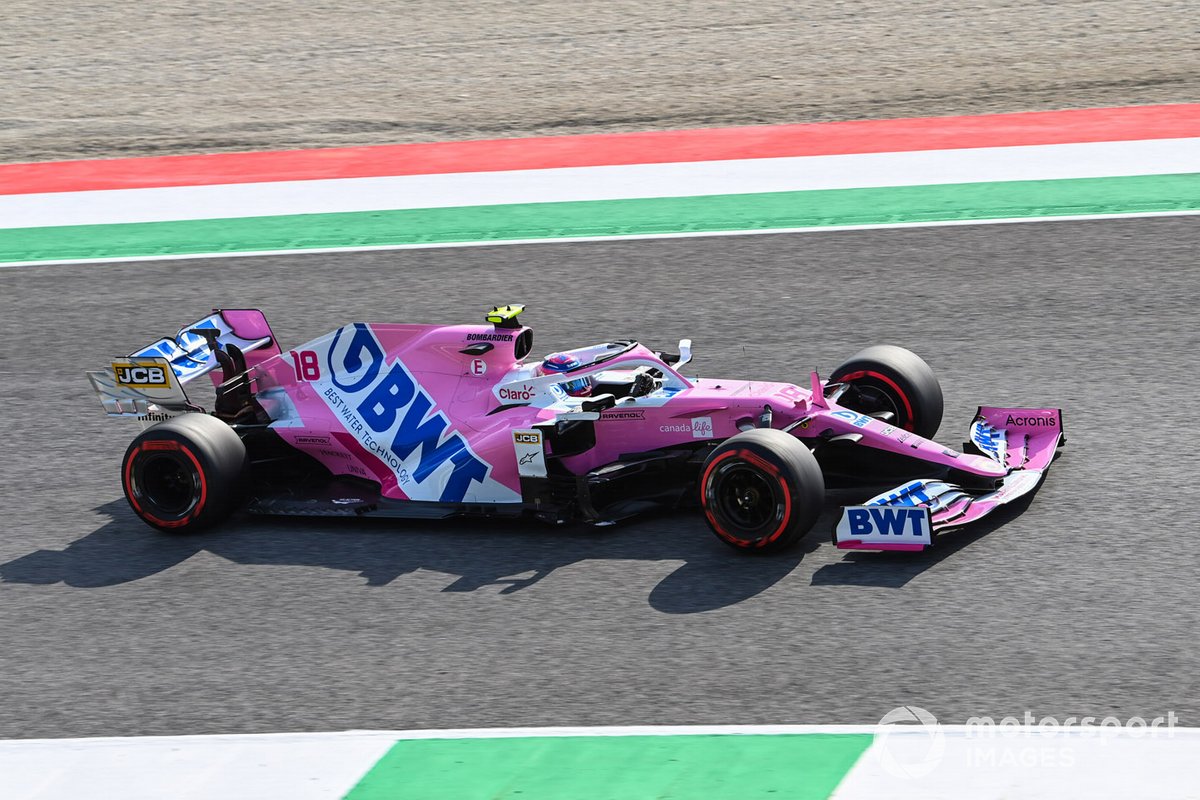

Lance Stroll, Racing Point RP20

[Resim: 34553.a24ef1ad.f1tr.com]

Racing Point'in yeni sidepodunu daha geniş açıdan net bir şekilde görebilirsiniz.

tr.motorsport.com


12/09/2020, 12:12
