Azerbaycan GP öncesi Giorgio Piola, Sutton Images ve LAT Images'ın padoktan sizler için çektiği en iyi teknik kareleri bir araya topladık.

Sauber C36, ön kanat detay



Sauber takımı, değişik pist yapılarına göre ön kanattaki parçalarda gerekli düzenlemeleri yapmaya devam ediyor. Bu kapsamda Bakü için, yine ön kanat kenar bölümünde yer alan kanatçıklar değiştirildi.

Red Bull Racing RB13, arka kanat



Red Bull, 2.2 km'lik start finiş düzlüğünde motor performans eksikliğini telafi edebilmek için Bakü'ye düşük yere basma gücüne sahip arka kanat getirdi.

Force India VJM10, arka kanat



Force India, Azerbaycan'a yeni bir arka kanat bağlantısı ile geldi. Daha çok düşük yere basma gücü ayarlarına göre hazırlanmış gibi görünen arka kanadın ana parçası yukarıya doğru kıvrımlı

Williams FW40, ön kanat detay



Williams Bakü GP için ön kanatta değişiklikler yapmış. Üstte yer alan kanatlar eskiye nazaran oldukça kısaltılarak hava akımında ciddi değişiklik yapılmış.

Scuderia Toro Rosso STR12, arka kanat



Toro Rosso, Azerbaycan GP için kaşık şeklinde arka kanat hazırlamış. Bunun yanında kenar duvarlarında iki yarık bulunuyor.

Force India VJM10, ön kanat detay



Force India takımının ön kanadın dış kısmında bulunan boyasız bölüm, takımın o bölümdeki kanatçıklarda ciddi değişiklik yaptığını gösteriyor

Ferrari SF70H, maymun koltuğu



Ferrari, sidepodların arka tarafındaki bitiş noktasına hem içten hem de dıştan gelen hava akımını iyileştirmek için küçük kanatçıklar eklemiş.

Haas F1 Team VF-17, arka kanat



Haas takımı, Ferrari gibi tek bağlantılı arka kanat yerine çift bağlantıya geçmiş.

Haas F1 Team VF-17, yan



Sidepodun önündeki kısım, bu sene bir çok araçta olduğu gibi karmaşık bir yapıya bürünmüş

Red Bull Racing RB13, arka kanat



Düşük downforce paketi arka kanadın kenar bölümünde iki tane yarık bulunuyor

Renault Sport F1 Team RS17, arka kanat



Renault Azerbaycan GP için yeni bir arka kanat hazırladı. Kaşık şeklindeki arka kanat gerekli downforce gücünü sağlarken aynı zamanda kenar bölümünde bazı yarıklar açıldı

McLaren MCL32 ön kanat detay



Scuderia Toro Rosso STR12 detay



Renault Sport F1 Team RS17 şasi ve süspansiyon detay



Williams FW40 karoser detay



Ferrari SF70H ön fren



Ferrari'nin Azerbaycan ayarlarında ön tarafta sol fren tamburunda damla şeklinde yarıklar bulunuyor...

Ferrari SF70H ön fren



ancak sağ tarafta bu damla yarıklar bulunmuyor

Renault Sport F1 Team RS17, ön detay



RS17'nin alt bölümünde havayı yönlendirmek için yeni kanatçılar bulunuyor

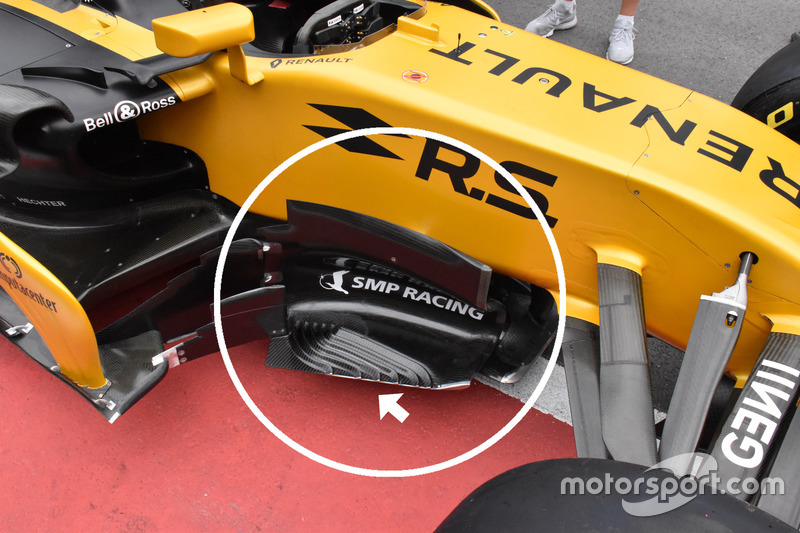

Renault Sport F1 Team RS17, kenar detay



Renault'nun Azerbaycan'a getirdiği barge board kanatlardaki değişiklikler dikkatlerden kaçmıyor. İşaretli bölümdeki 4 kanal, 6'ya çıkarılmış.

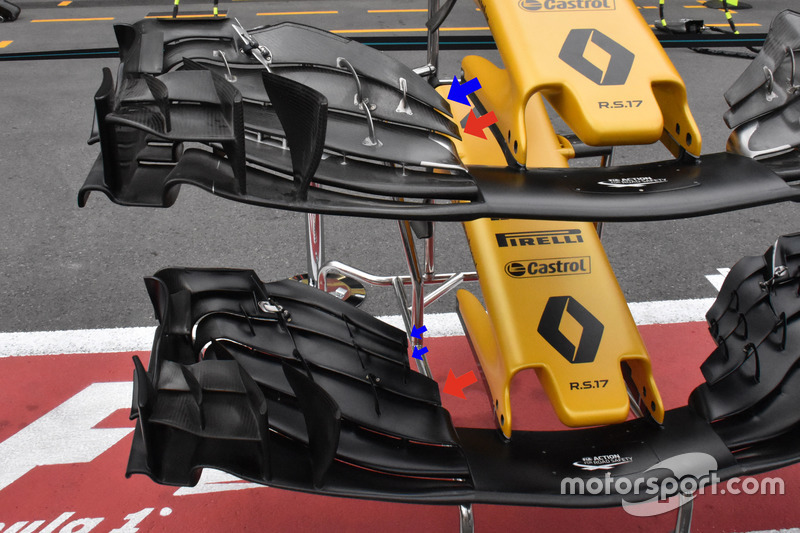

Renault Sport F1 Team RS17, ön kanatlar



Renault Bakü'ye iki farklı ön kanat getirdi. Üstteki kanatta 2 flap bulunurken, alttakinde 3 flap bulunuyor.
