2023 Brezilya GP: Padoktan öne çıkan ilk teknik kareler

[Resim: 49228.ea6d6aa4.f1tr.com]

Giorgio Piola ve Sutton Images arşivinden, Brezilya GP öncesinde hazırlıklarda çekilen bazı teknik fotoğrafları sizler için derledik.

[Resim: 49229.619ac2da.f1tr.com]

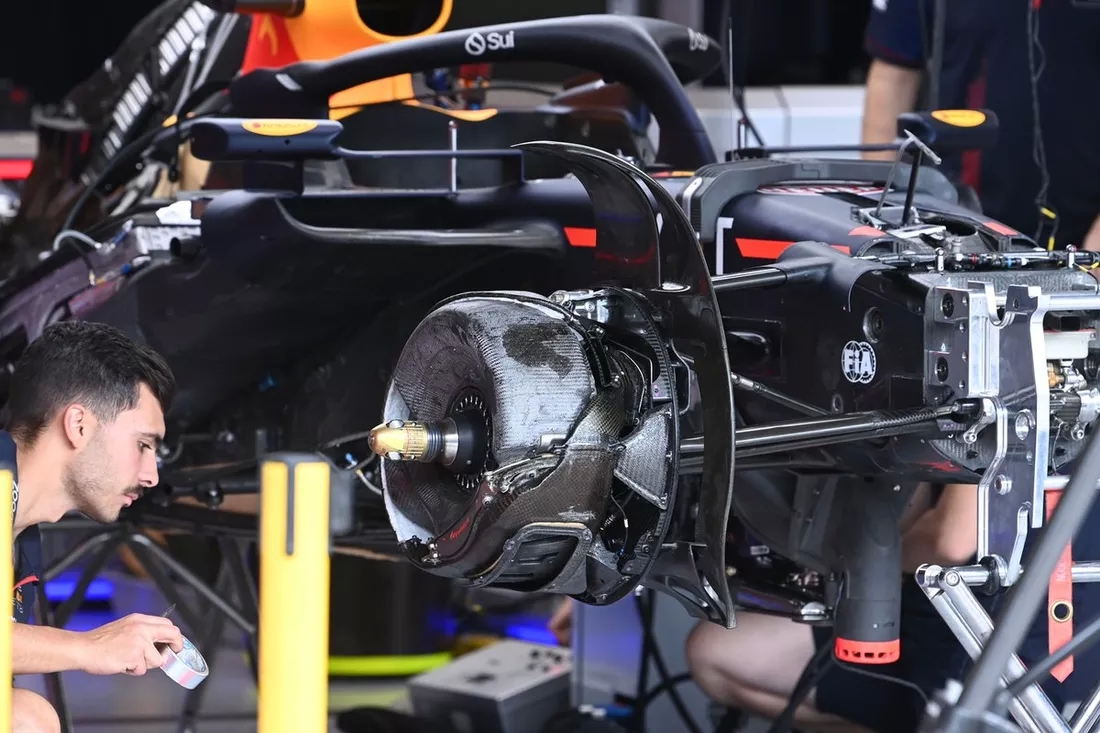

Red Bull RB19'un ön fren kanalının yakın çekimi; üst kaporta diskin etrafını sarılıyken, alt kaporta kaliperin soğutulması için açık bırakılmış.



[Resim: 49230.af713d0b.f1tr.com]

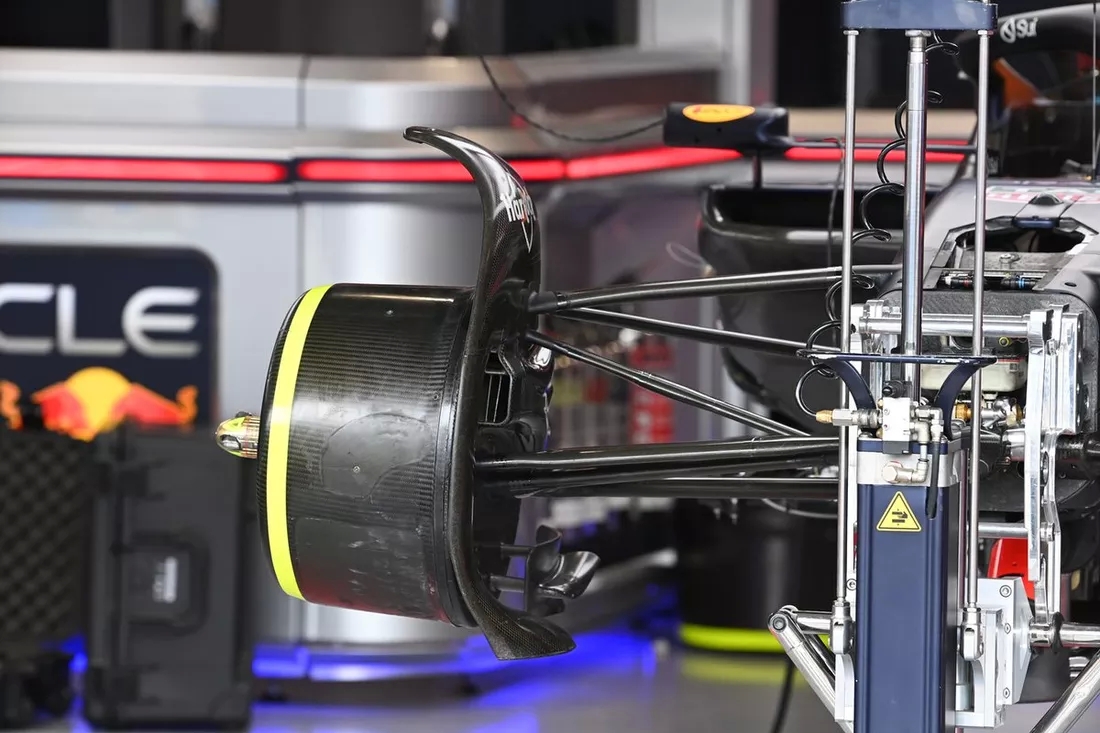

Şimdi dış tambur yerindeyken, odak noktamız uç duvarın her iki yanında yer alan ve her iki tarafta da hava toplayan hava girişine kayıyor.



[Resim: 49231.5f44a886.f1tr.com]

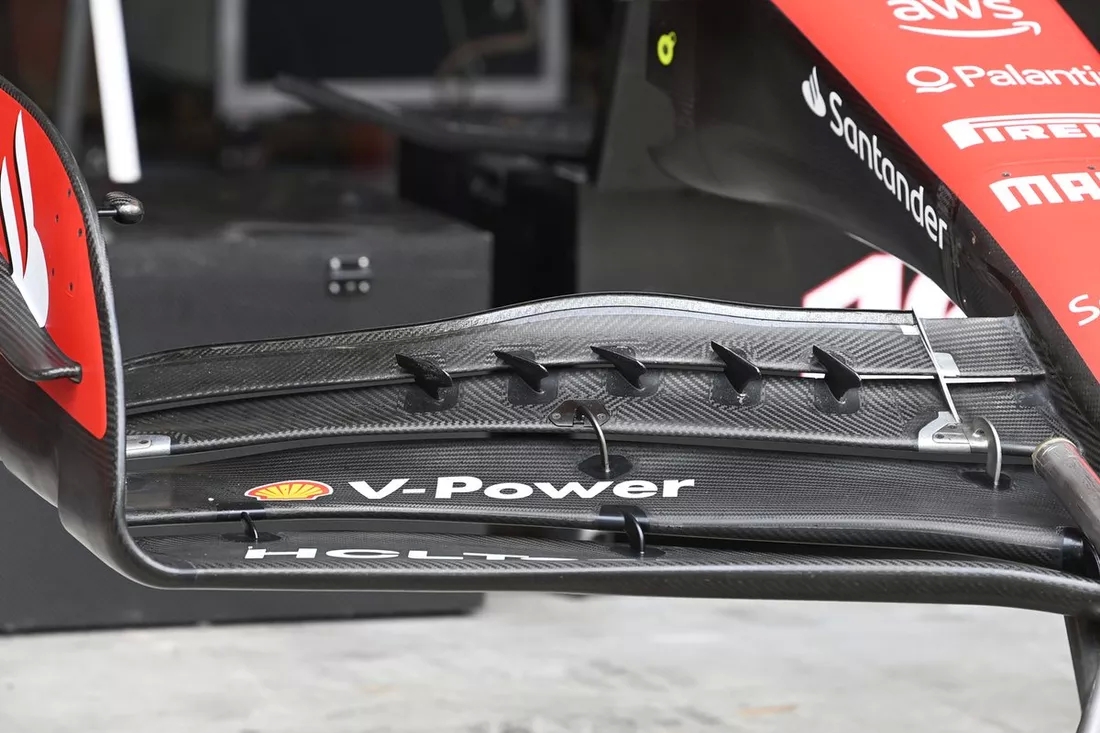

Ferrari'nin ön kanadının yakın çekimi. Dışa doğru açılan beş adet planya boşluğu ayırıcı braketine ve üst kanadın hareketli bölümünü boydan boya kaplayan Gurney kanatçığına dikkat edin.



[Resim: 49232.f5971b3d.f1tr.com]

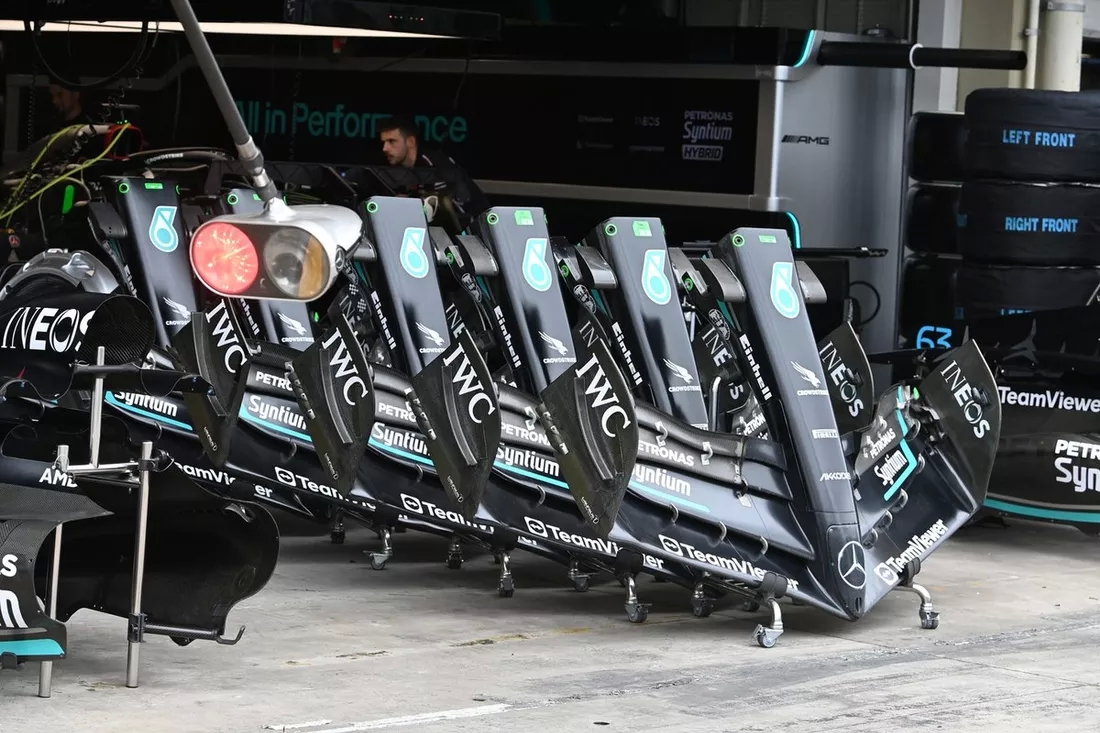

Mercedes, farklı yere basma kuvveti seviyelerine sahip ön kanat ve burun yedek parçalarını garajın dışında sıraladı.



[Resim: 49233.e005c7de.f1tr.com]

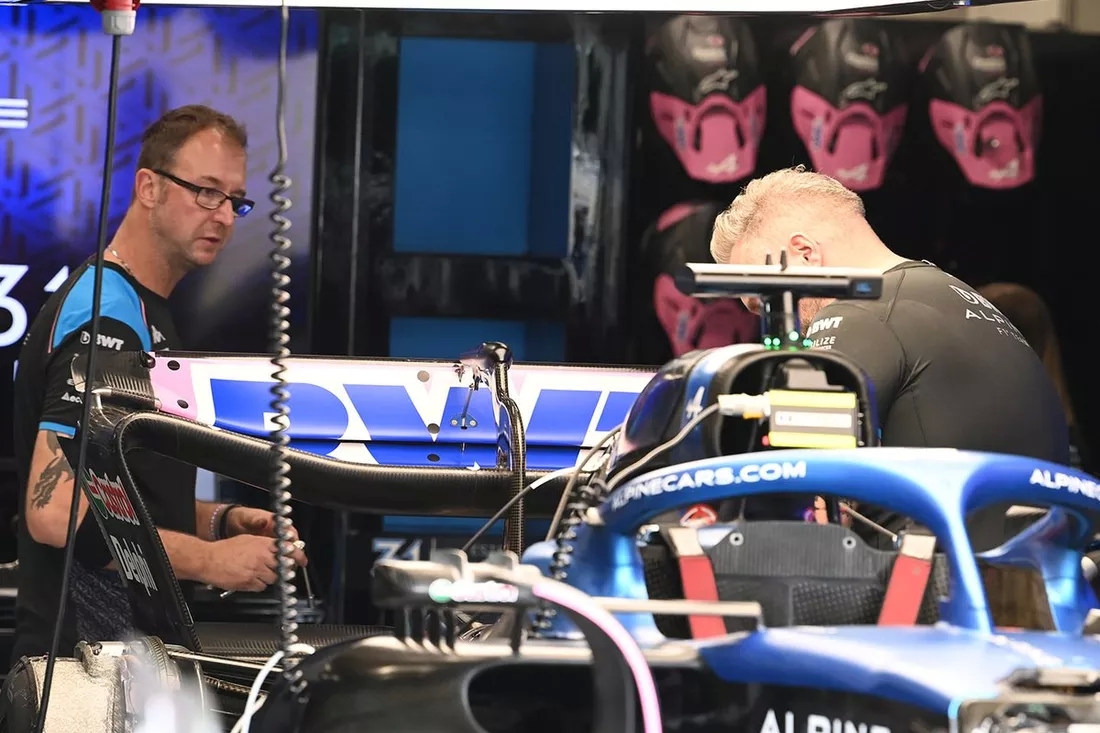

Alpine, kenar ucunda açık ucu tercih ettiği yüksek yere basma gücü üreten arka kanat hazırladı.



[Resim: 49234.4d97fe50.f1tr.com]

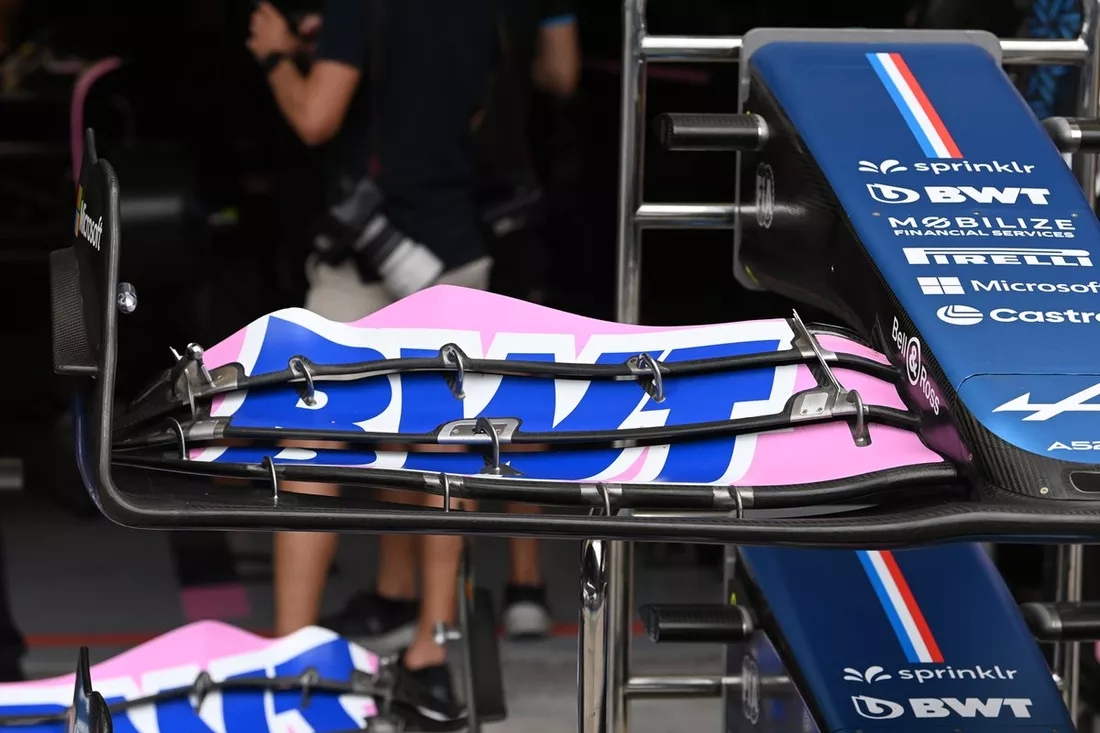

Bu arada, Alpine'in dalgalı arka kenar ön kanat üst kanadı Brezilya'da bir kez daha hazırda olacak.



[Resim: 49235.92e0c610.f1tr.com]

McLaren tarafından ön fren kanalı düzenlemesinin bir parçası olarak kullanılan boru tesisatına bir bakış; çeşitli bileşenlere soğuk hava sağlamak için ayrı kanallar kullanılmış.



[Resim: 49236.6d93ec91.f1tr.com]

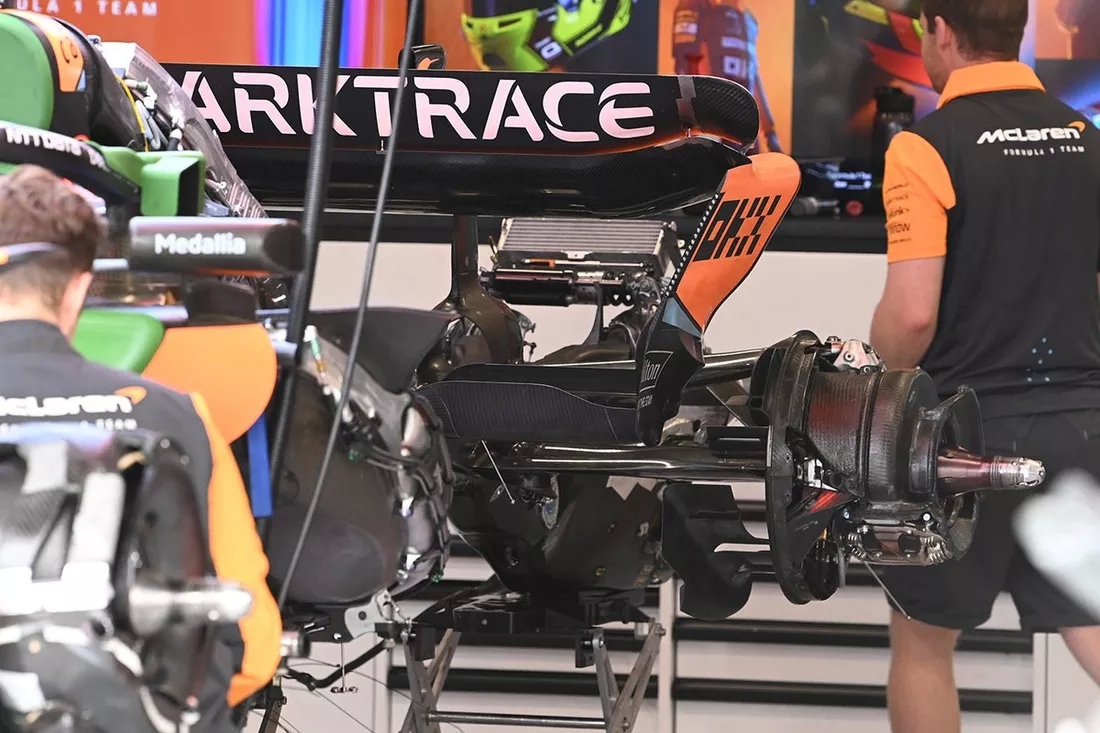

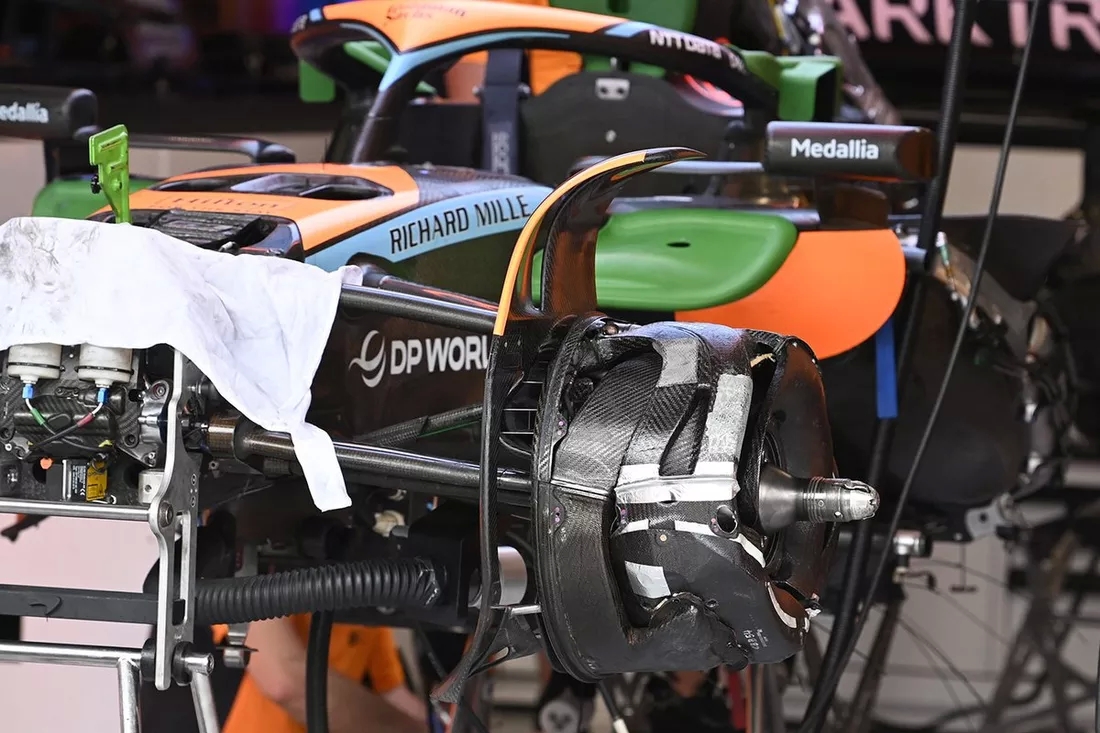

MCL60'ın arka tarafı güç ünitesinden ayrıyken çekilen bu kare, bize dış kampana takılmadan önce arka fren kanalı düzenlemesinin benzersiz bir görüntüsünü sağlıyor.



[Resim: 49237.d5640f51.f1tr.com]

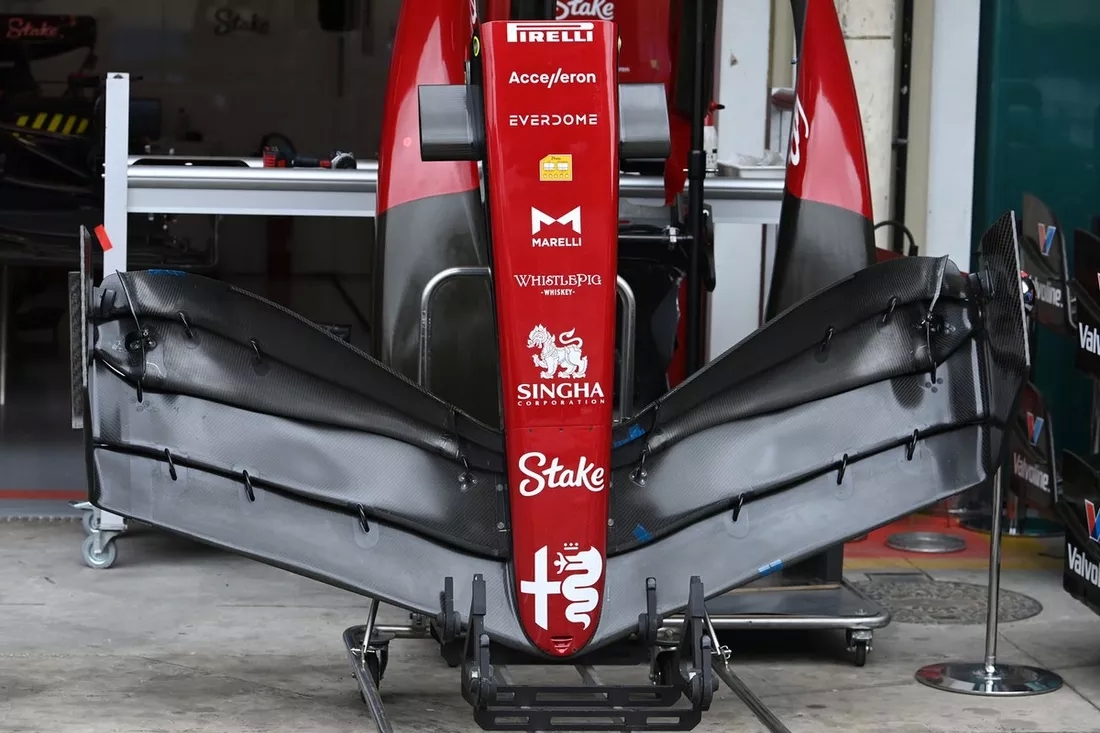

Alfa Romeo C43'ün ön kanadının ve burnunun yukarıdan aşağıya genel görünümü, kanatların her birinin açıklıkları boyunca nasıl dağıtıldığını net bir şekilde göstermektedir.



[Resim: 49238.5e1d7a31.f1tr.com]

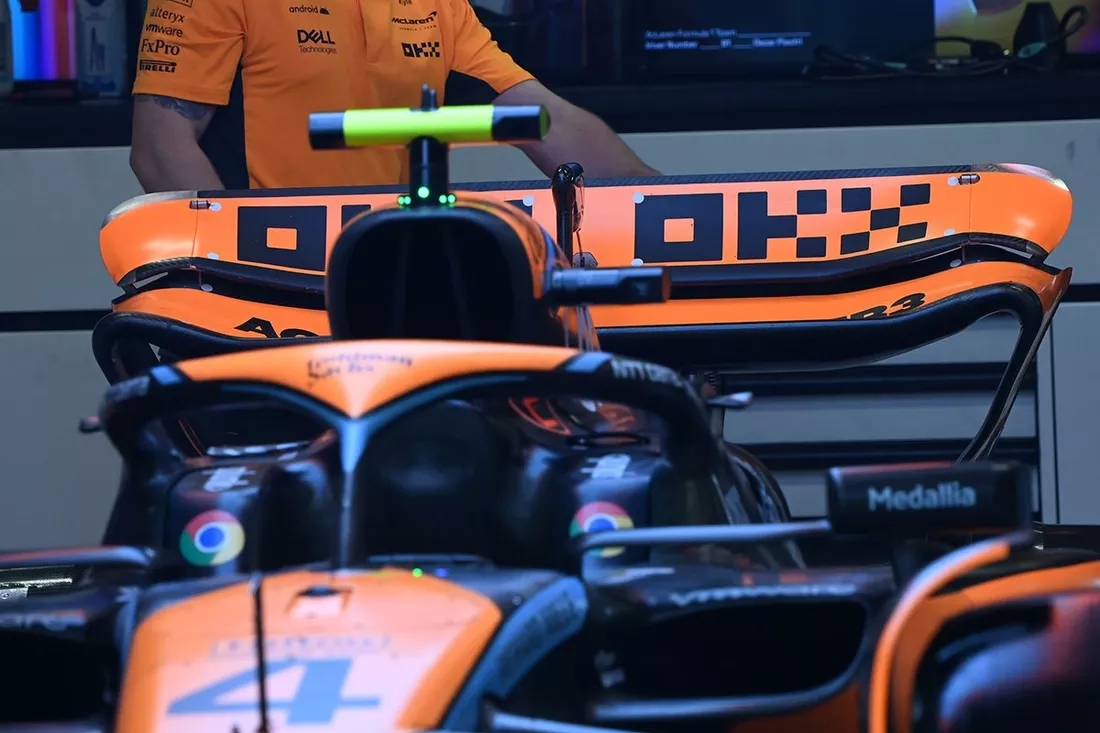

McLaren'in arka kanat seçenekleri arasında iki açık uçlu kenar bölümü çözümü bulunuyor; Resimdeki çözüm, daha az sıkı bir geometriye sahip.



[Resim: 49239.609db02c.f1tr.com]

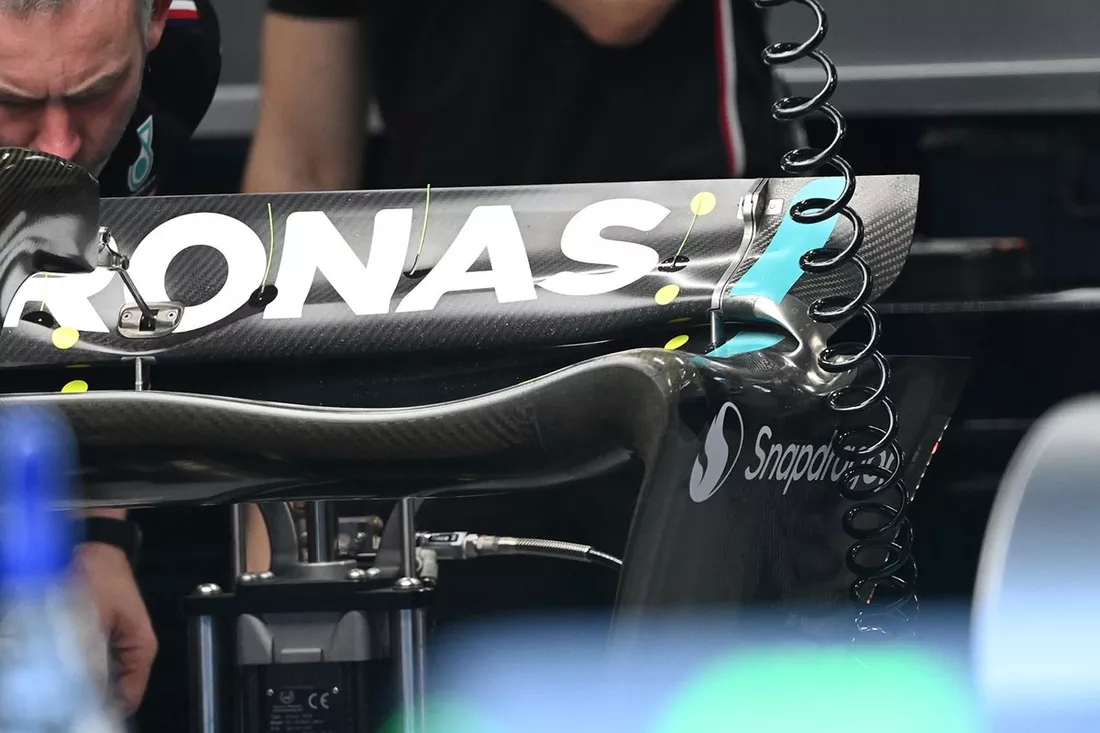

Mercedes'in açık uçlu kenar bölümüne sahip daha yüksek yere basma kuvveti sağlayan arka kanat varyantı 1. antrenman seansında test edilmesi için araca eklendi.



[Resim: 49240.40612ee3.f1tr.com]

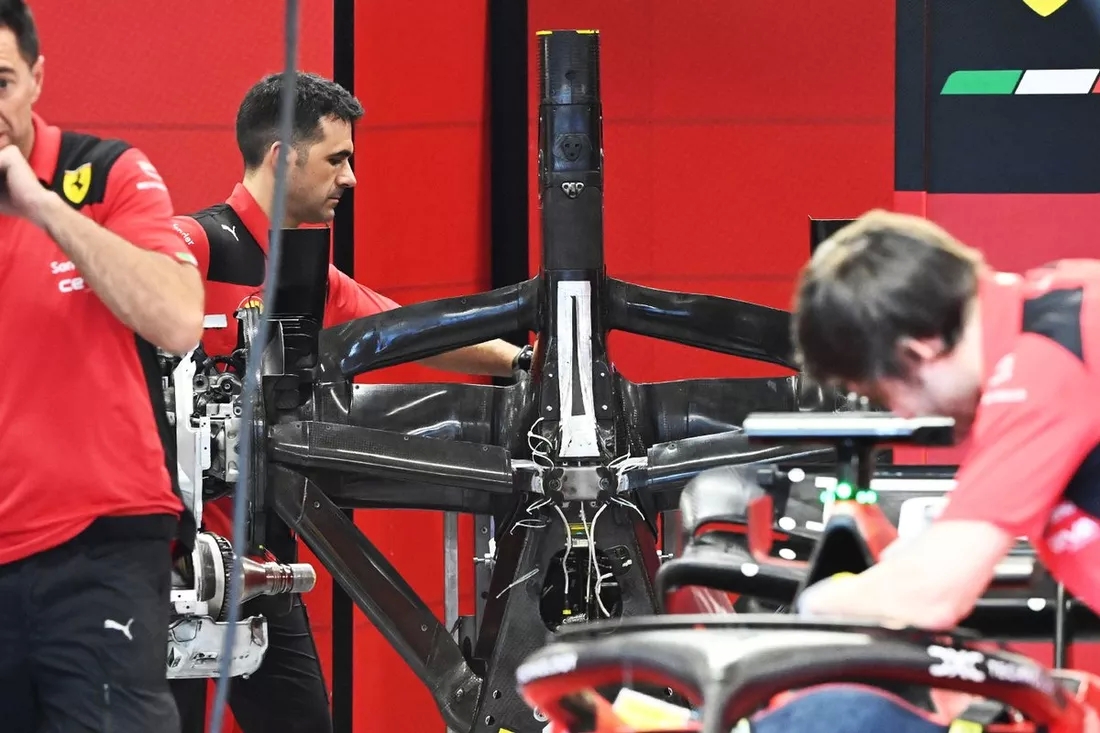

Ferrari SF-23'ün arka çarpışma yapısının ve süspansiyonunun garajlarının arka tarafında dik dururken harika bir görünümü.



[Resim: 49241.c98c04e1.f1tr.com]

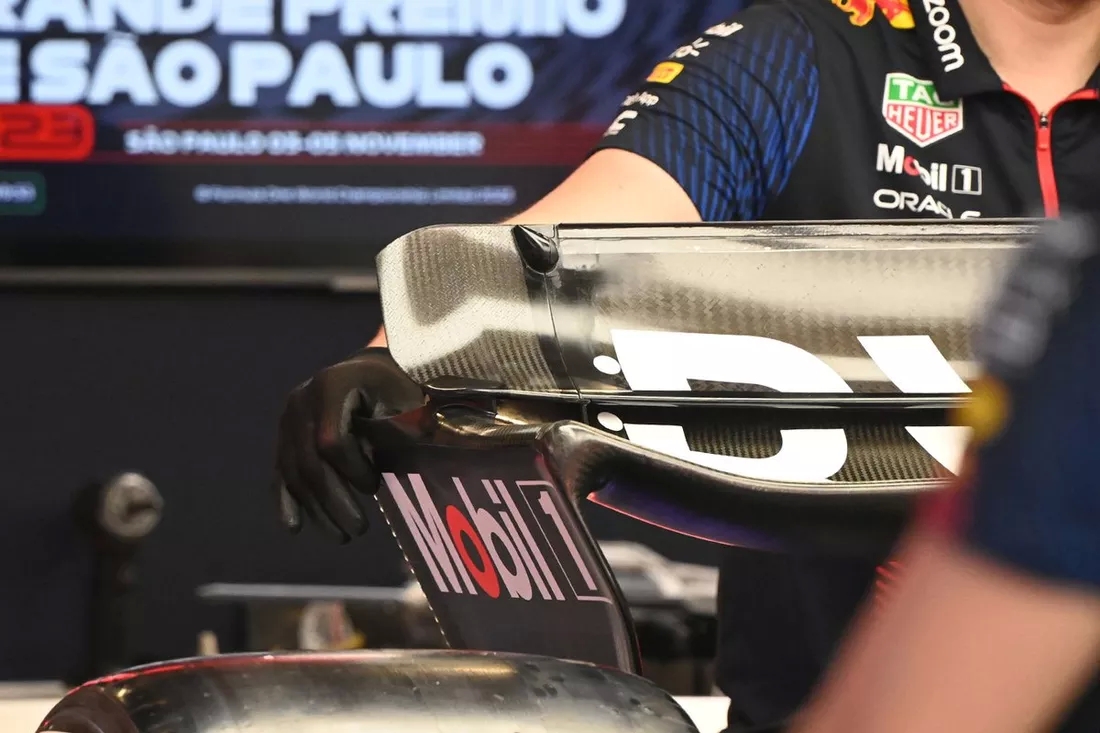

Red Bull'un ilk kez Singapur Grand Prix'sinde tanıttığı RB19'daki açık uçlu kenar bölümü çözümünün yakın çekimi.



[Resim: 49242.a01c2d8d.f1tr.com]

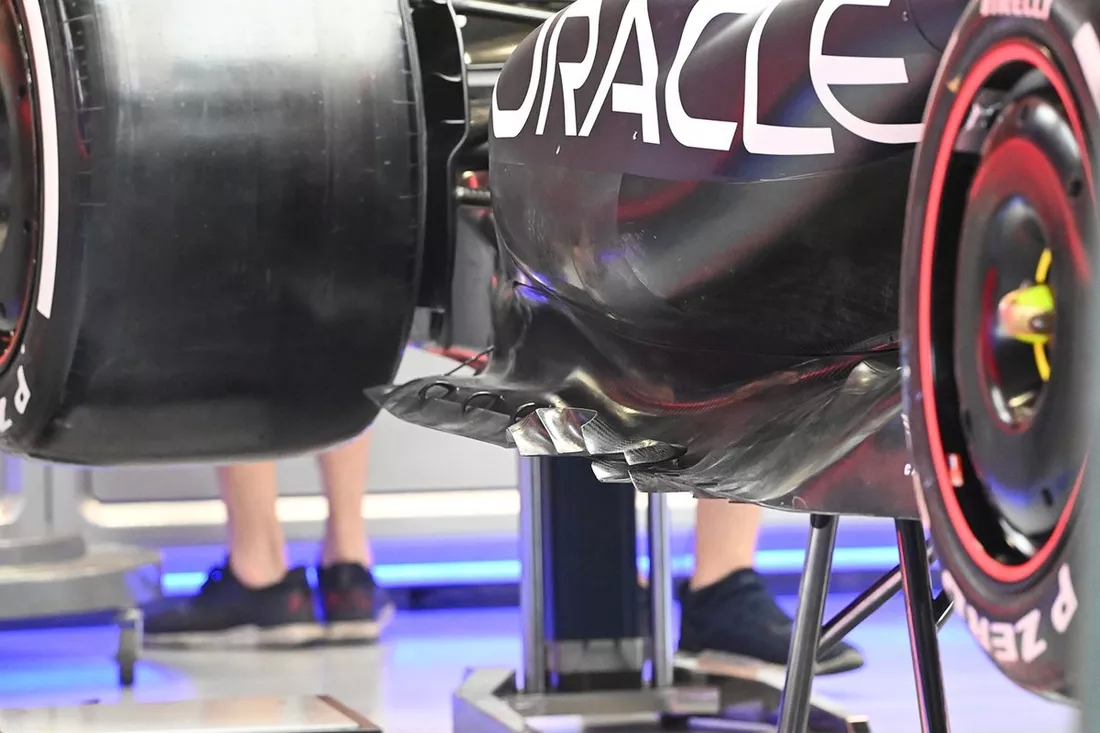

Red Bull'un ilk kez Singapur'da tanıttığı ancak Japonya Grand Prix'sine kadar yarışmadığı daha geniş kenarlı kanat tasarımına sahip RB19'un taban kenarının yakın çekimi.



[Resim: 49243.07c1facf.f1tr.com]

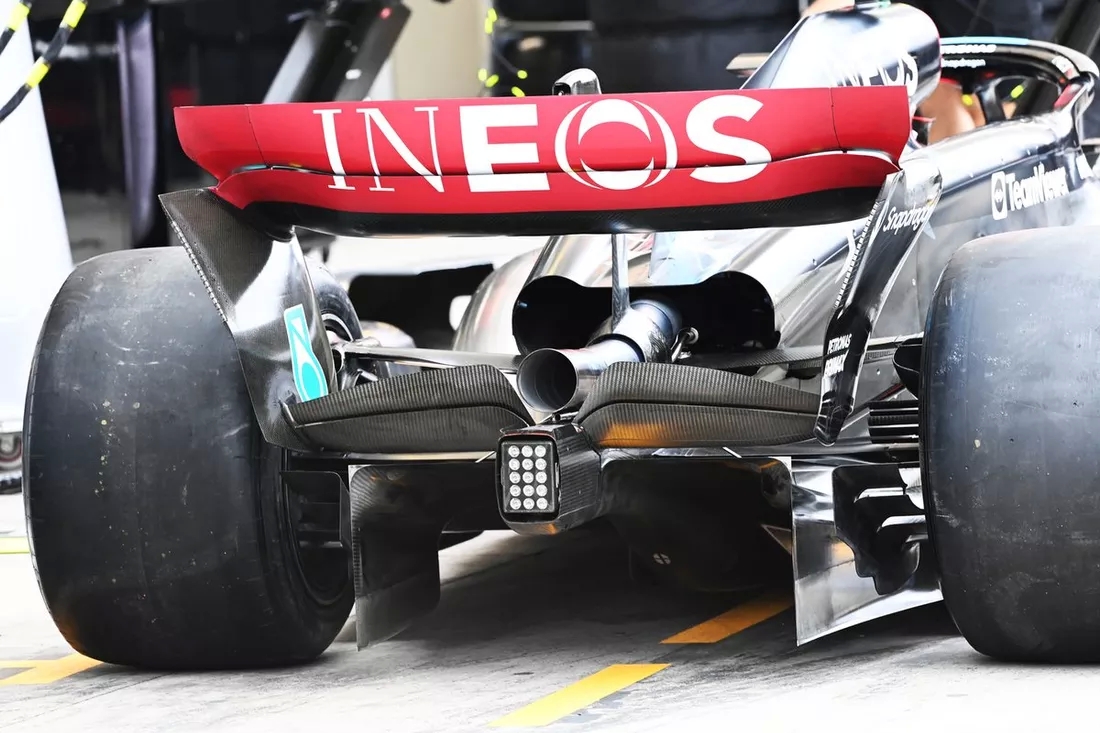

Arka kanat, kiriş kanadı, motor kapağı soğutma çıkışı, fren kanalı kanatçıkları ve difüzör dahil olmak üzere Mercedes W14'ün arka tarafına genel bir bakış. Yivli üst köşe tasarımına dikkat.



[Resim: 49244.2b5a16f3.f1tr.com]

Mercedes W14'te arka fren kanalı çıkışı ve yanına monte edilmiş kanatçığın yakın çekimi.



[Resim: 49245.edf8b567.f1tr.com]

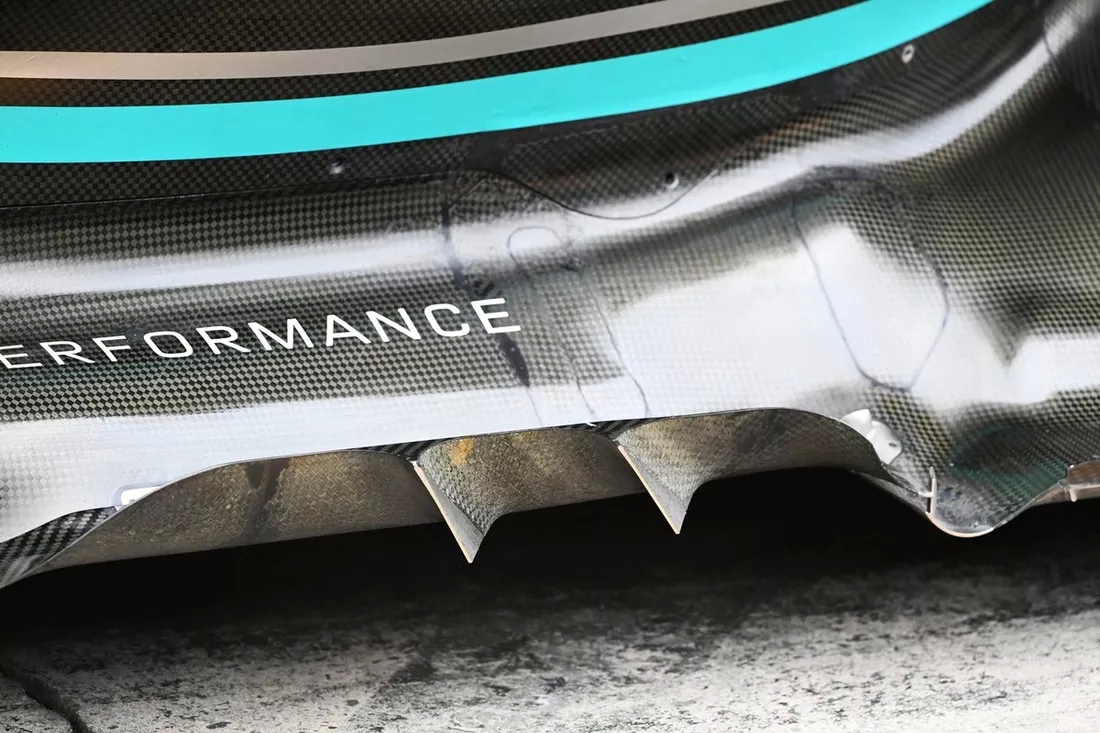

Katlanmış ve bir sıra mini girdap üretici içeren zemin kenarının ön kısmının aşırı yakın çekimi. Ayrıca zemin kenarı ile üstündeki Gurney kanatçığı arasındaki deliklere de dikkat edin; bu delikler de aşağıdaki çit şeritleriyle aynı hizada oyulmuş çentiklere sahip.



[Resim: 49246.933f7746.f1tr.com]

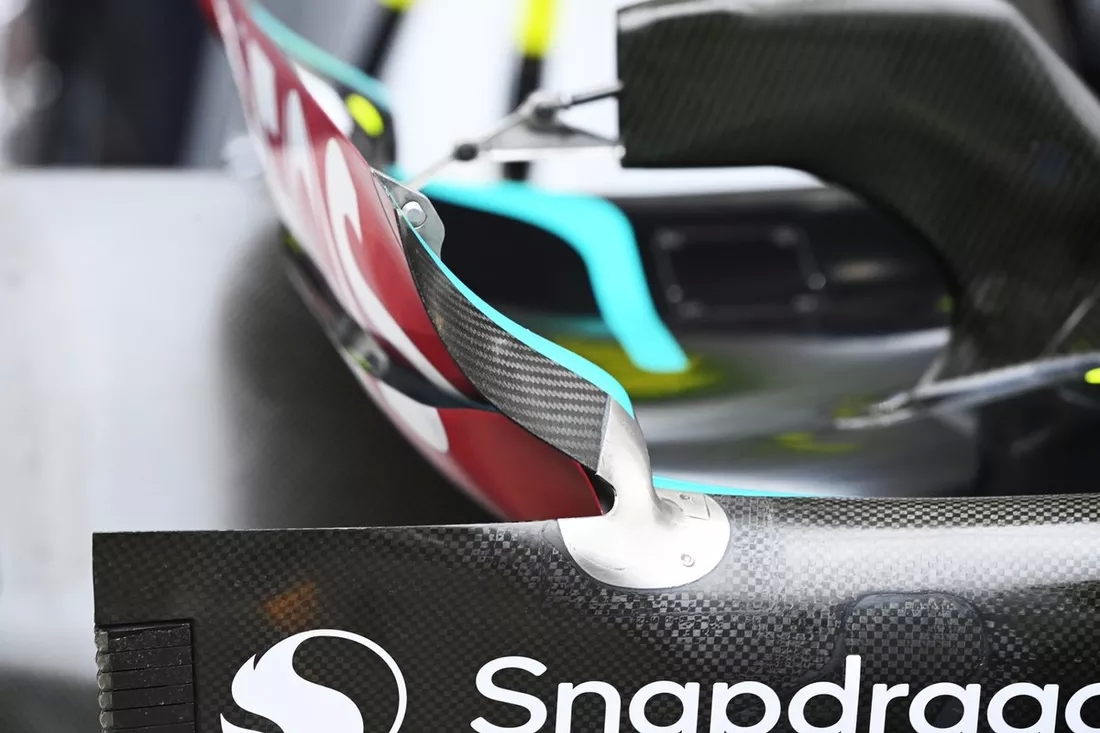

Kenar kanadın ön kısmı, hava akışının yönünü değiştirecek iki açılı kanatçığa sahip.



[Resim: 49247.7aa44d09.f1tr.com]

Mercedes W14'ün arka kanadının açık uçlu kenar kısmının yakın çekimi. Buradaki metal bölüm, kanadın esnemesinin engellenmesine yardımcı oluyor.



[Resim: 49248.d498505c.f1tr.com]

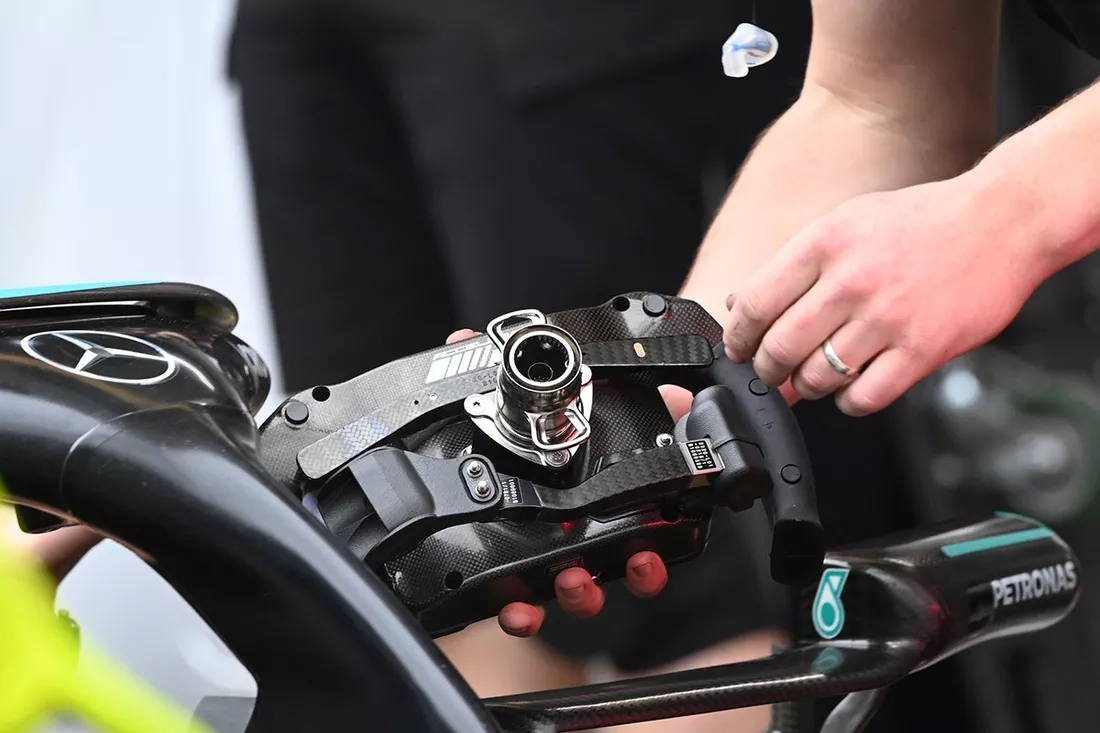

W14'ün direksiyon simidinin arkasına bir bakış; üstteki kulakçıklar vites geçişleri için kullanılırken, alttaki salıncak tarzı kulakçık debriyajı ayarlamak için kullanılıyor.



[Resim: 49249.2b976f9c.f1tr.com]

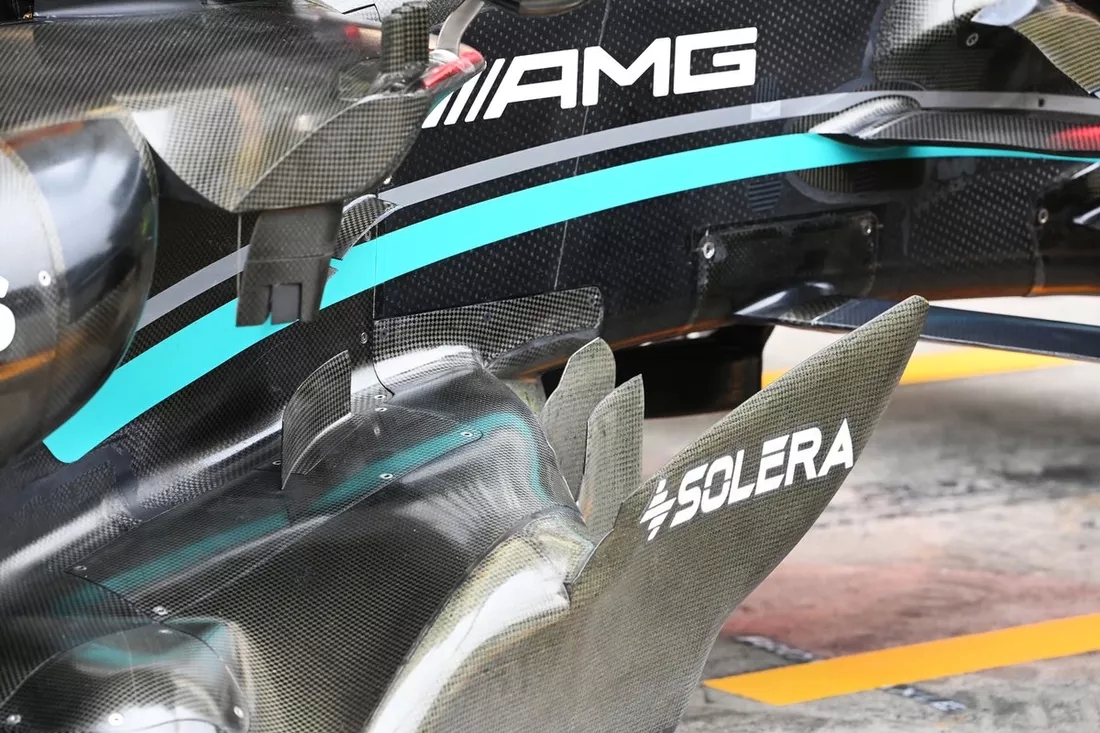

Zeminin ön kenarına, zemin çitlerine, dışa doğru açılı şasi kanadına ve SIS (yan darbe kolları) kaplamasına, eşlik eden tüy benzeri açılır kanada yakın bir bakış.
