Azerbaycan GP öncesinde öne çıkan teknik güncellemeleri Giorgio Piola ve Sutton Images arşivinden sizler için derledik.

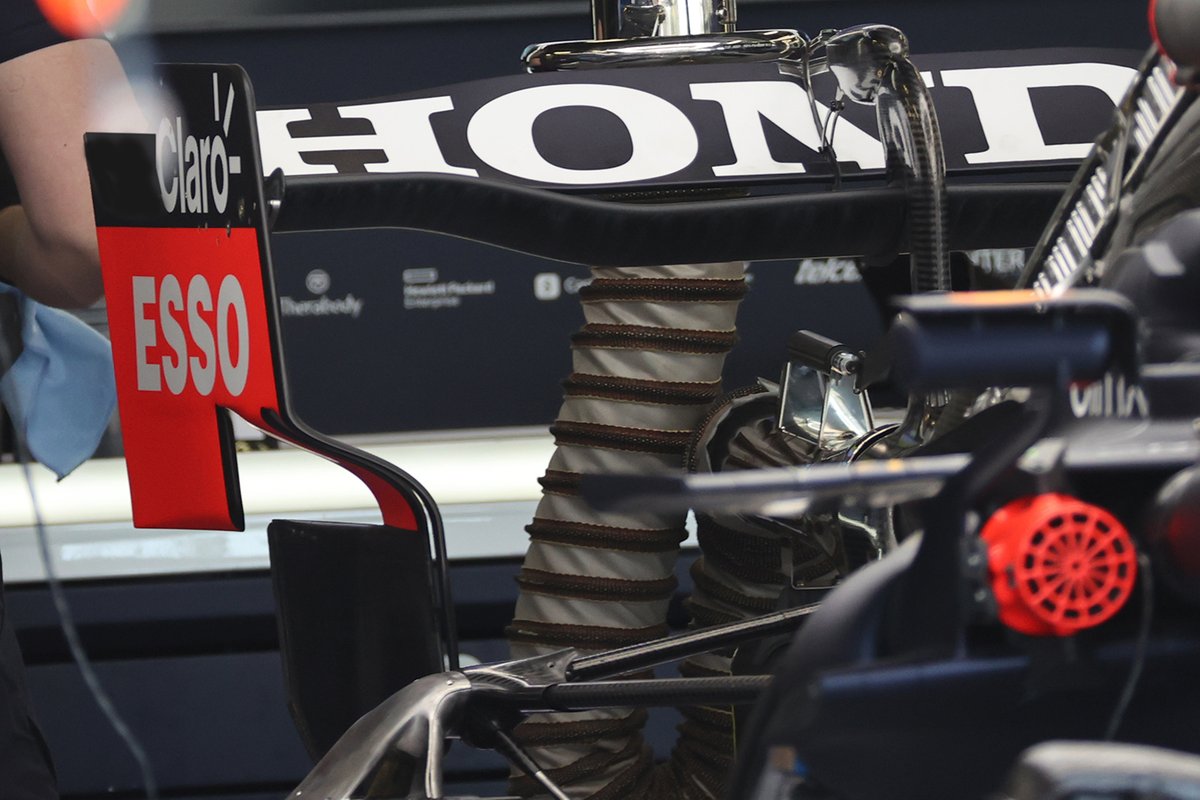

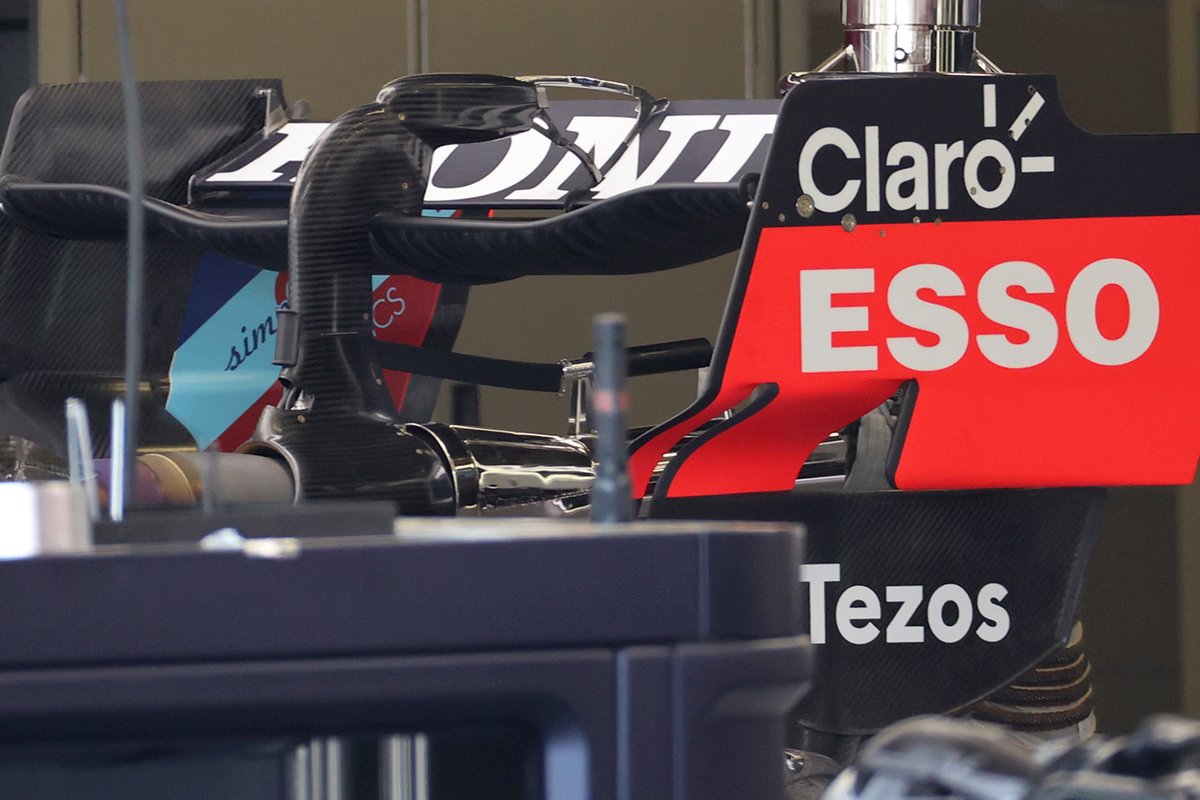

Red Bull Racing RB16B arka kanat detay

Red Bull Azerbaycan'a yeni bir arka kanatla geldi. Bu yeni arka kanadın, esnek kanat tartışmalarına paralel bir şekilde hazırlandığı konusunda şüphe yok. Yeni kanadın kaşık bölümü daha agresif ve köşeli bir ana planyaya sahip. Kanadın kenar plakası da oldukça sade.

Red Bull Racing RB16B arka kanat detay

Yeni arka kanadın üst flapinin üst sınırında Gurney kanatçıkları yer almıyor. Kenar plakası da orta bölüme göre şekillendirilmiş durumda.

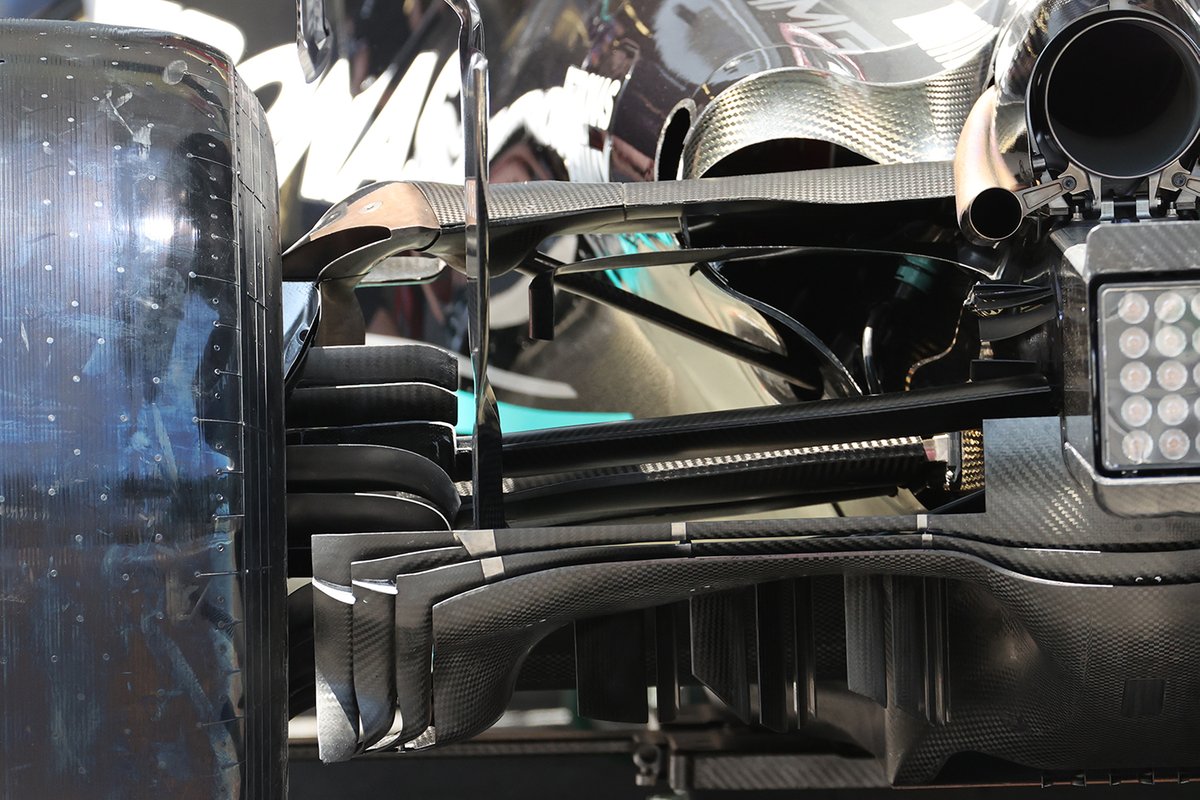

Mercedes W12 difüzör detay

Mercedes'in difüzörünü, arka fren kanatçıklarını, düşük konumlandırılmış T-kanadı ve soğutma çıkışlarını detaylı bir şekilde gösteren bir fotoğraf.

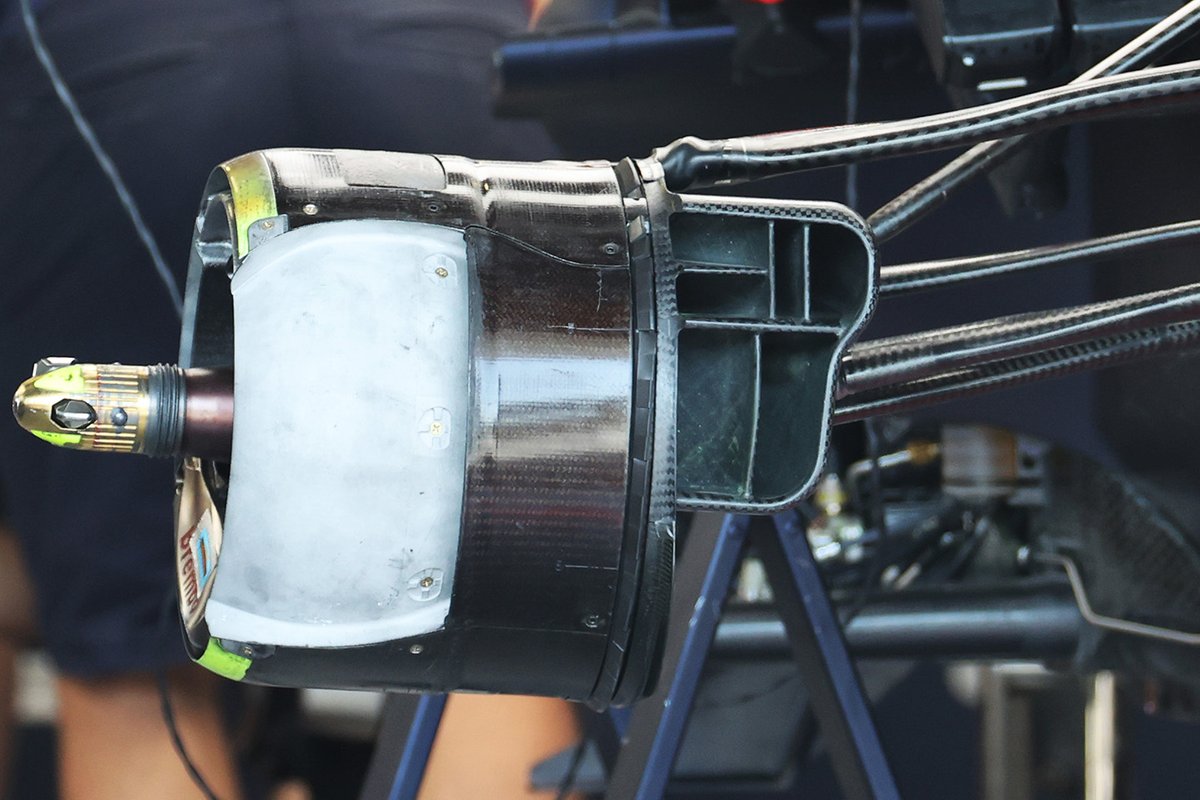

Red Bull Racing RB16B ön fren kanalı detay

Red Bull son dönemde ön fren kanallarının iç tasarımıyla çok fazla oynuyor. Azerbaycan GP öncesinde fren kanalının üst kısmı hem dikey, hem de yatay bir şekilde ayrılmış durumda.

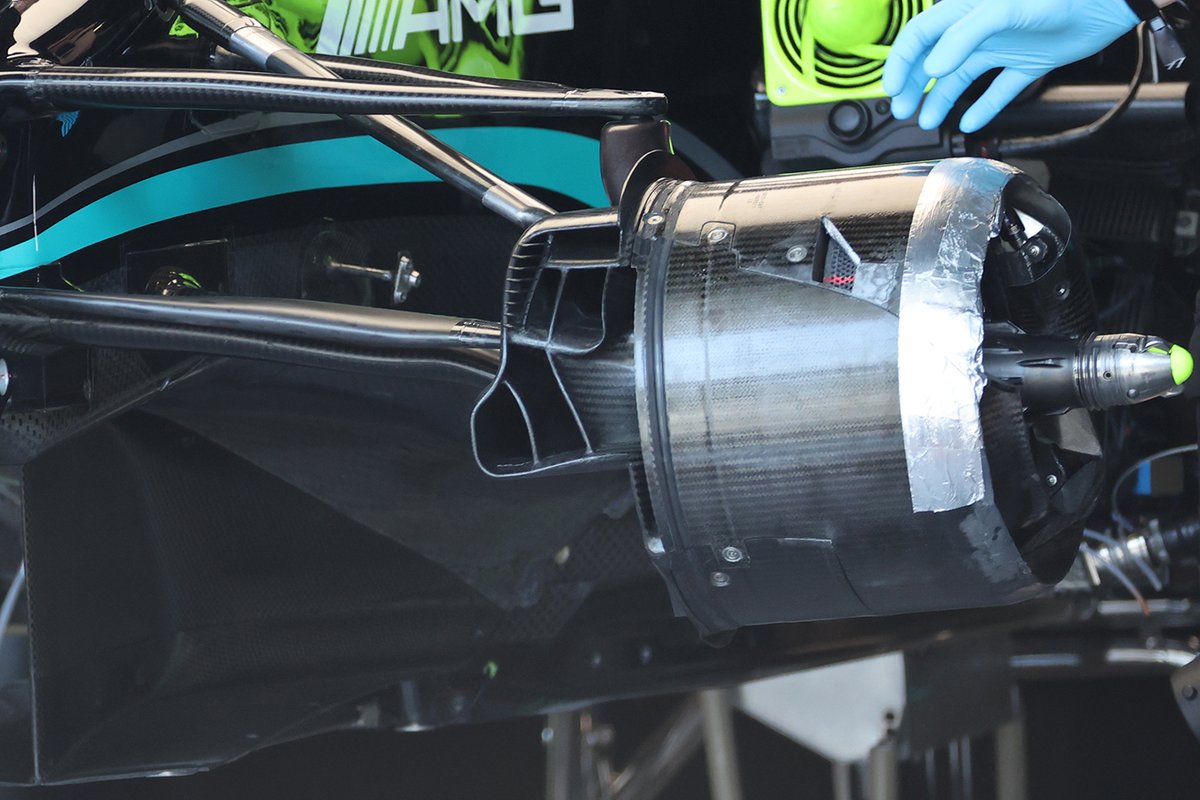

Mercedes W12 ön fren kanalı detay

Monako'ya özel ön süspansiyon ve fren kanalında güncelleme yapan Mercedes, Bakü'de klasik tasarımına dönüş yaptı.

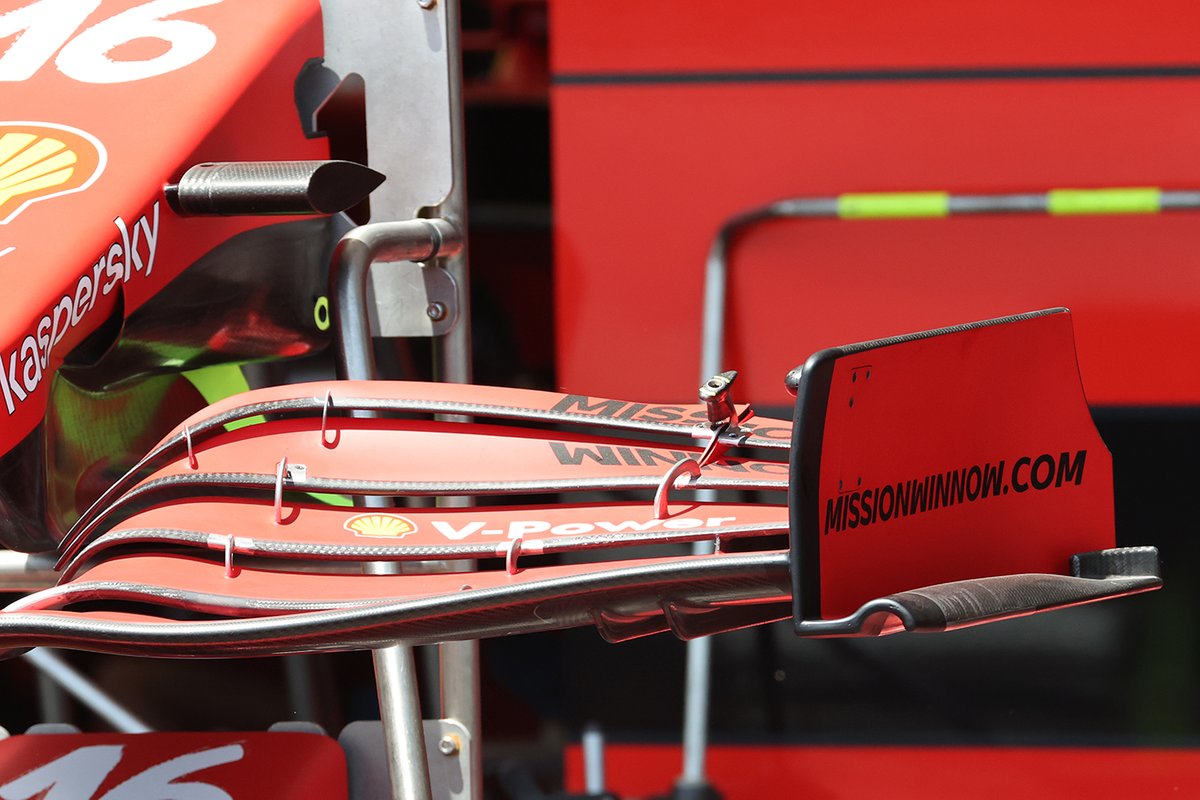

Ferrari SF21 ön kanat kenar plakası

Ferrari, düzlükte hız kazanabilmek adına ön kanadın en üst flapinin dış tarafını (ayar mekanizmasının sağı) yere basma gücünü azaltmak için kırpmış durumda.

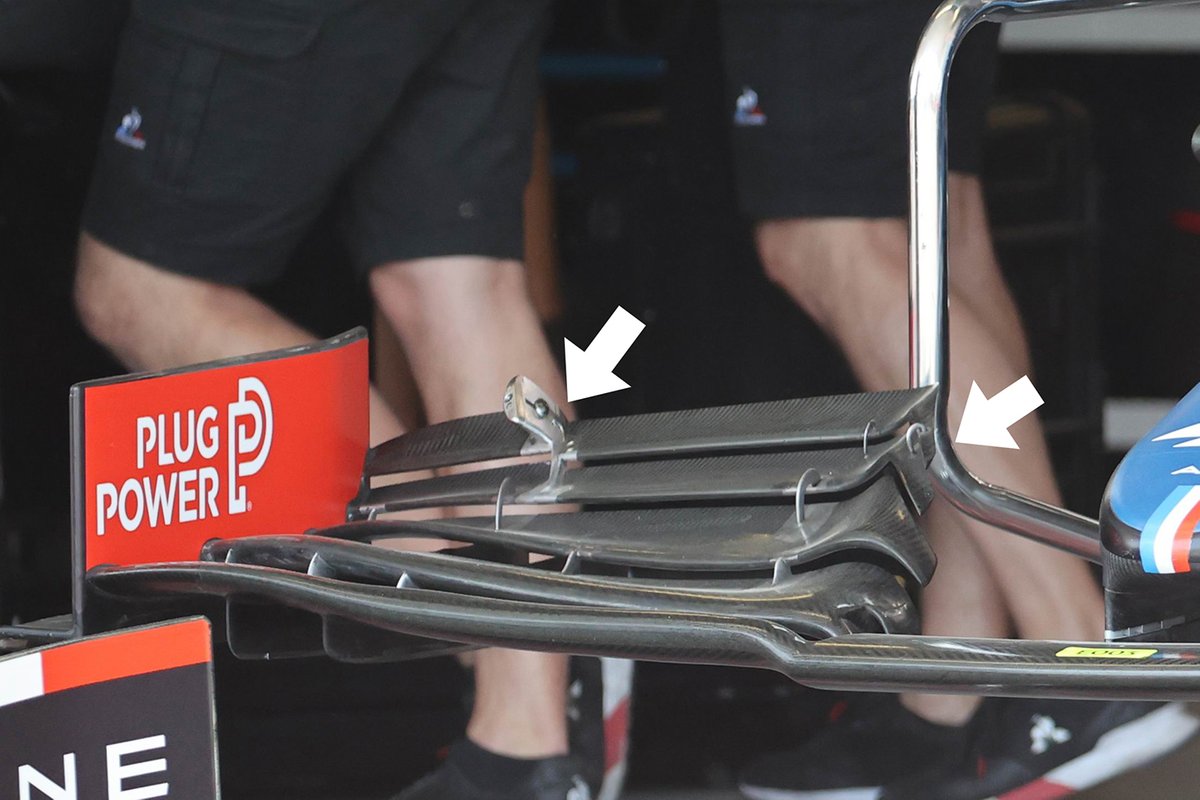

Alpine A521 ön kanat detay

Alpine de benzer şekilde flapin dış tarafını kırparken flapin iç tarafını ise Y250 girdabını farklı yönlendirmek için değiştirdi.

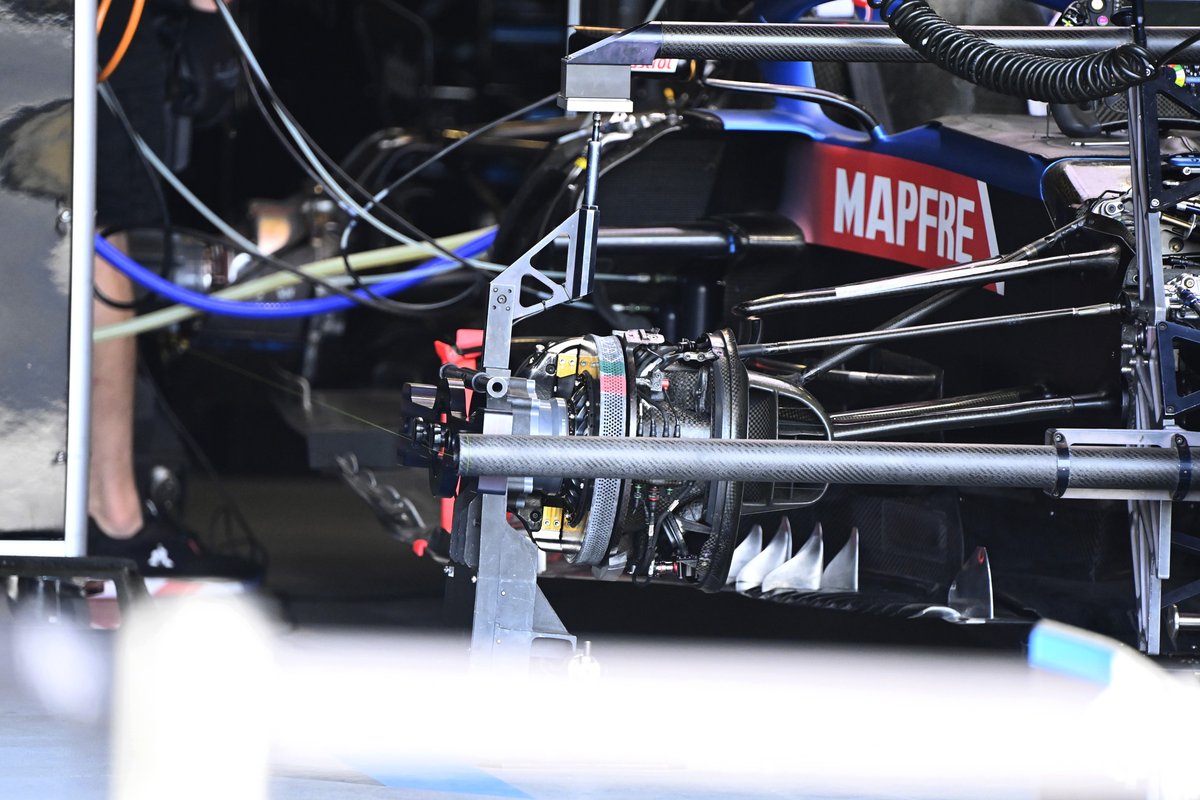

Alpine A521 detay


Ferrari SF21 detay

Ferrari'nin ön kanadını gösteren bir başka fotoğraf

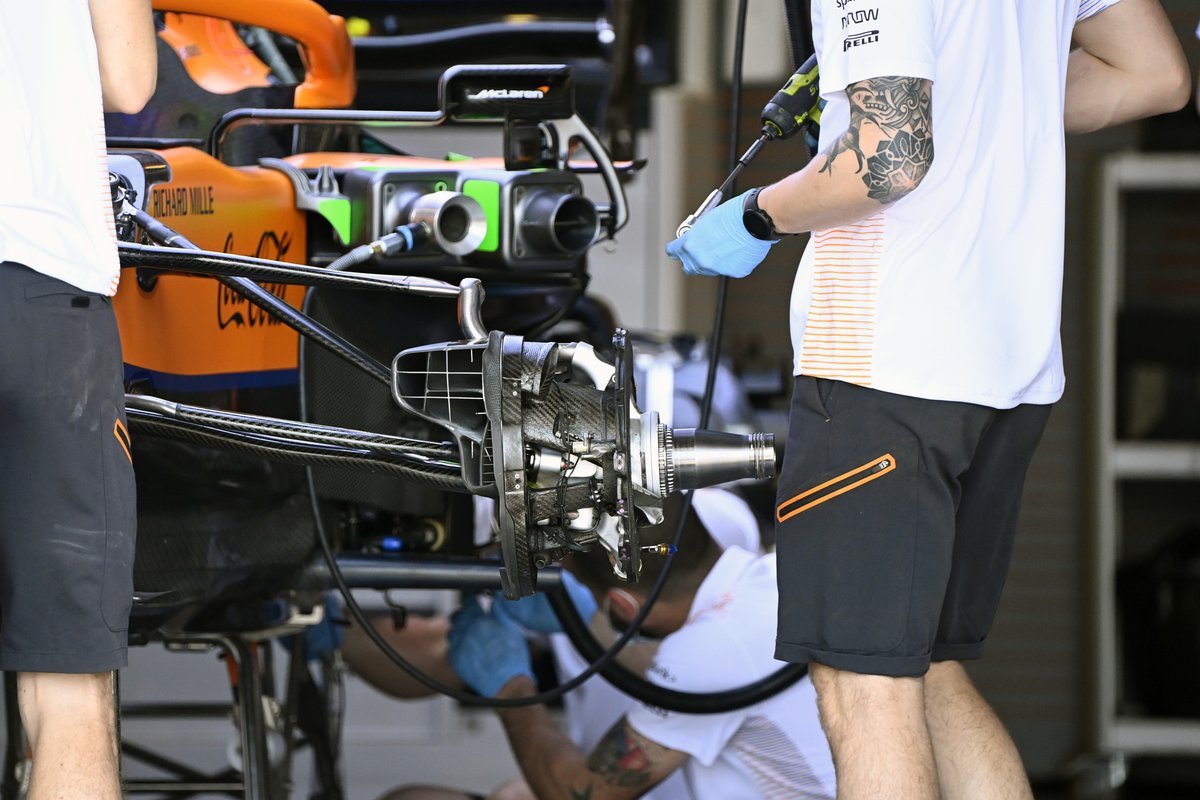

McLaren MCL35M detay

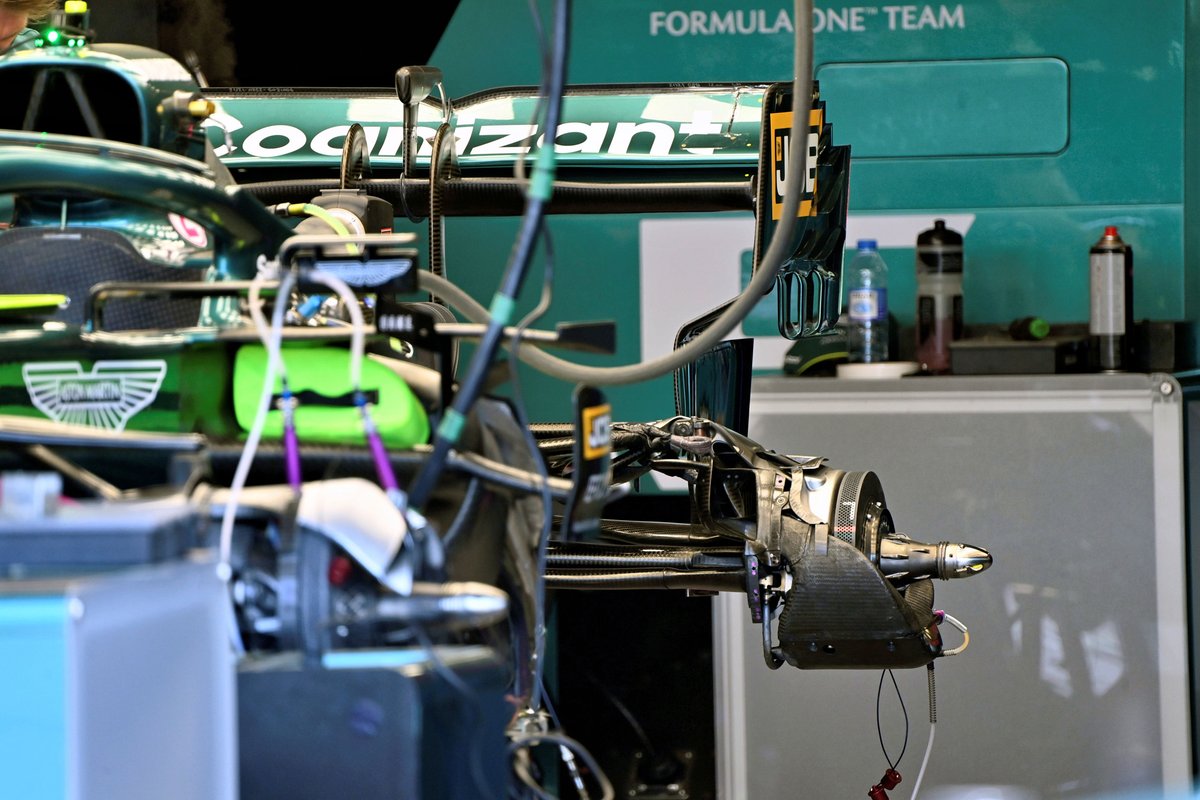

Aston Martin AMR21 detay

Bu hafta sonu arka kanatlarda sarı bir nokta yer alacak. FIA, yüksek çözünürlüklü kameralar ile arka kanatların ne kadar esnediğini görmeye çalışacak.

Red Bull Racing RB16B detay


Red Bull Racing RB16B detay

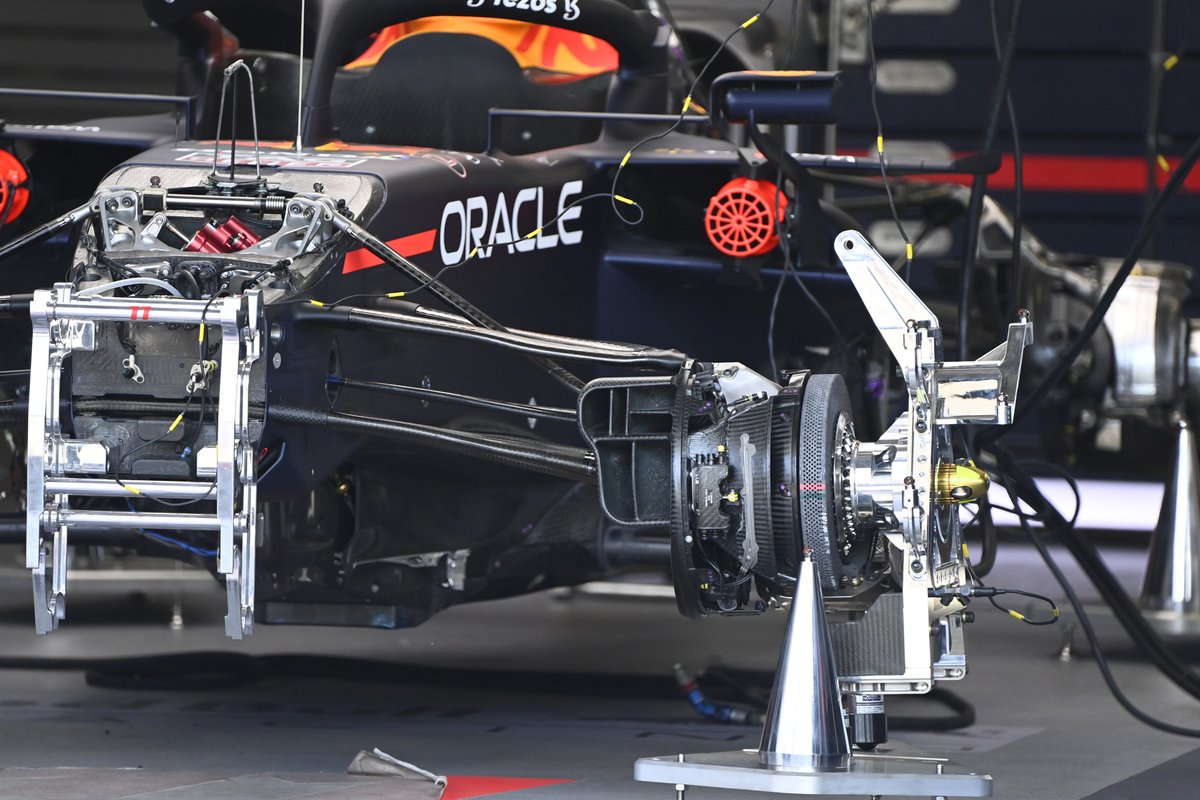

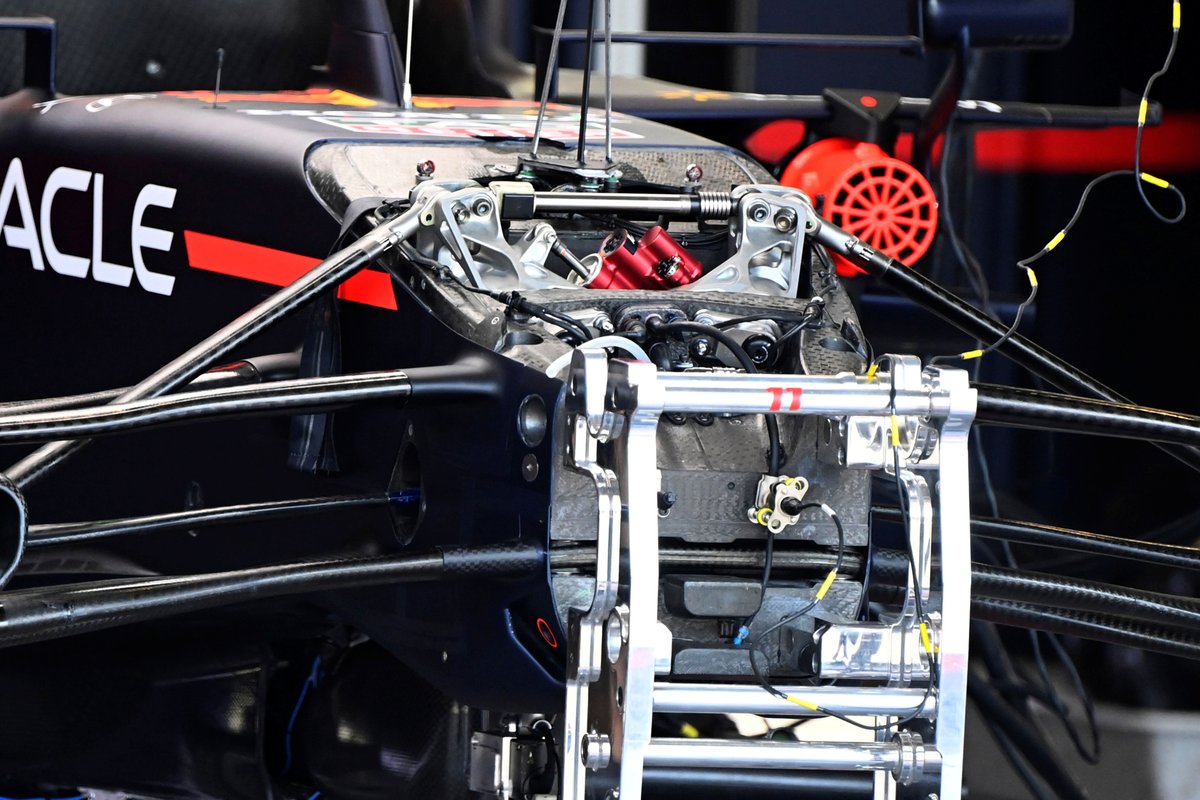

Süspansiyon yerleşimini gösteren bir fotoğraf

Red Bull Racing RB16B detay

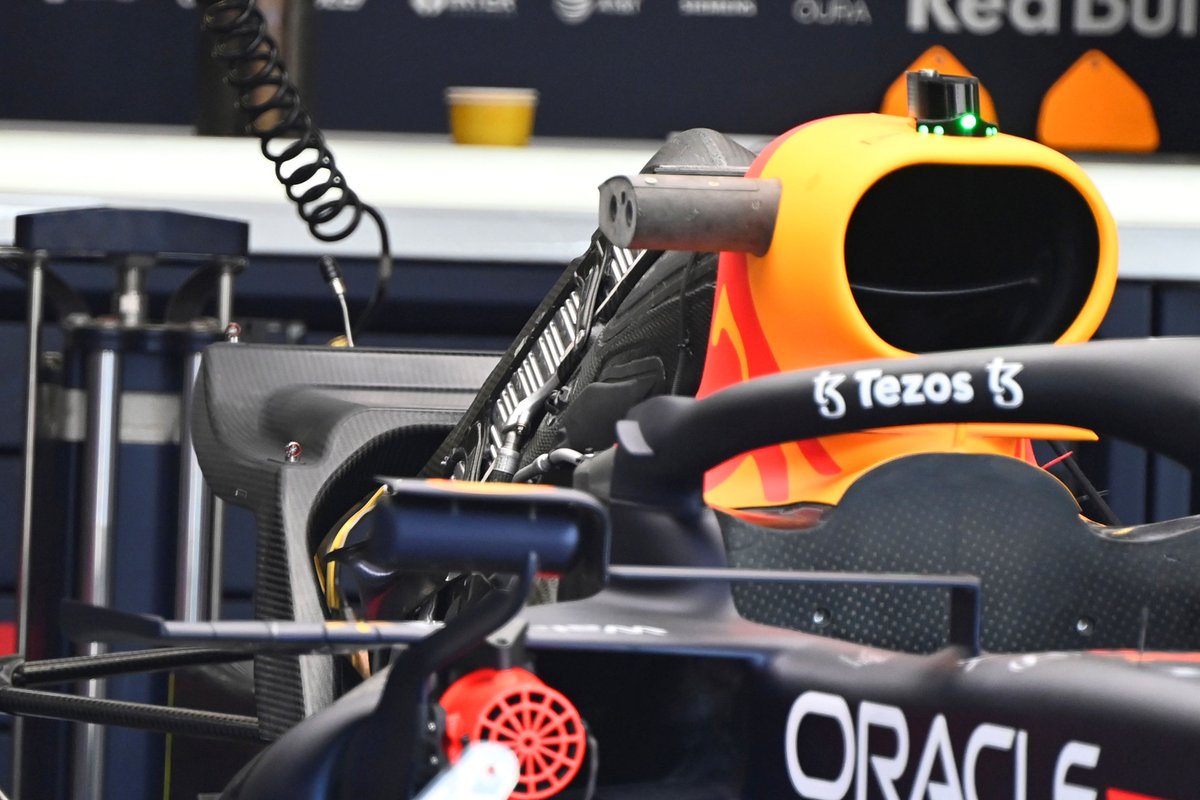

RB16B üzerindeki eğer tarzındaki soğutucu

Red Bull Racing RB16B detail

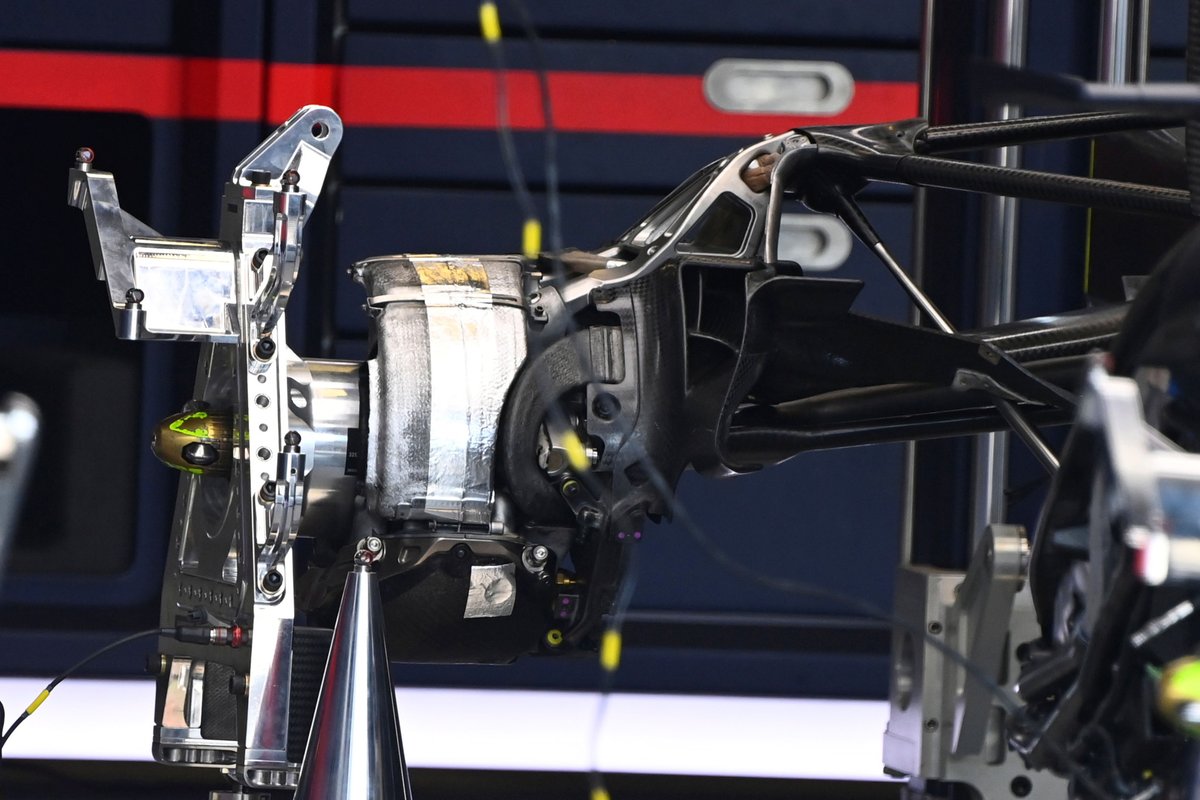

Red Bull'un arka tekerleğinin henüz tambur takılmamış hali, o bölümdeki hava akımının nasıl ilerleyebileceğini işaret ediyor.

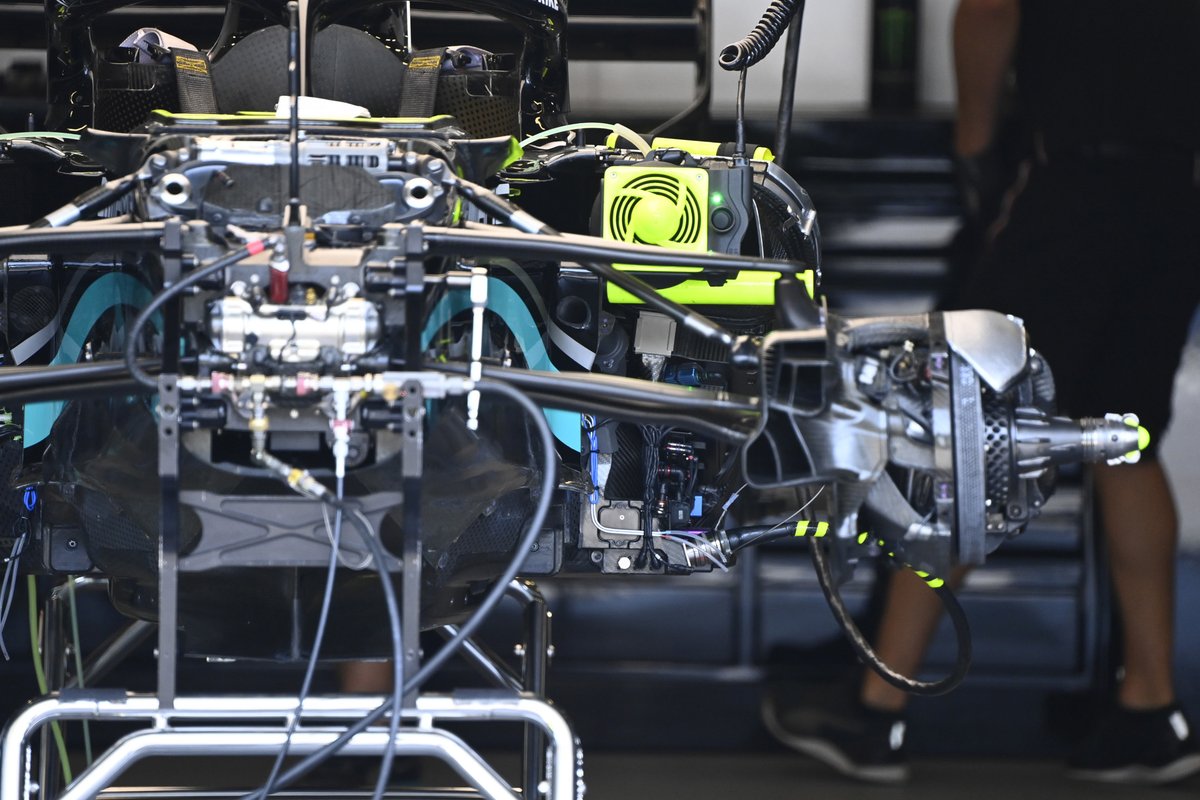

Mercedes W12 detay


Mercedes W12 detay


Williams FW43B detay

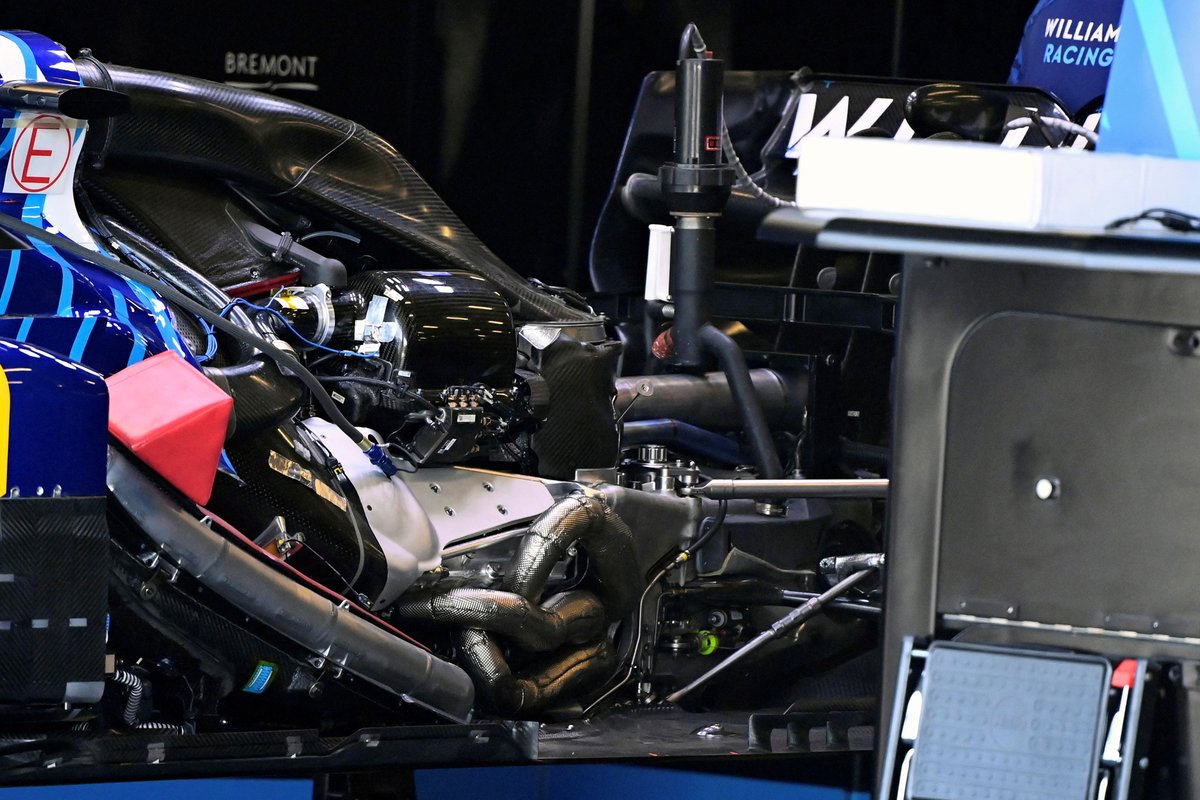

Mercedes güç ünitesinin Williams aracındaki yerleşimi

Haas VF-21 detail

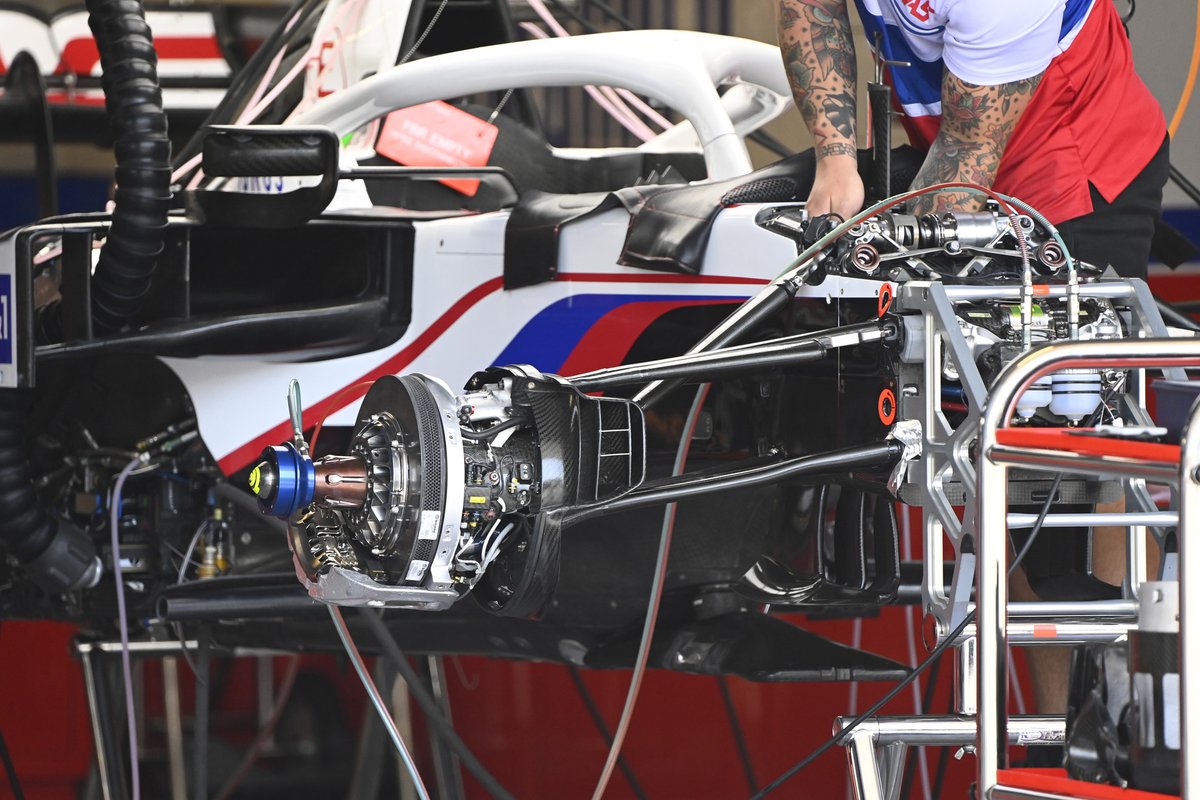

Haas VF21'in ön tarafını, süspansiyonlarını ve fren sistemini detaylı bir şekilde gösteren fotoğraf

Alfa Romeo Racing C41 detail

Alfa Romeo C41'in arka kanadının üst tarafına da yere basma gücünü azaltmak ve düzlükte hızlı olmak için Gurney kanatçığı eklenmemiş.

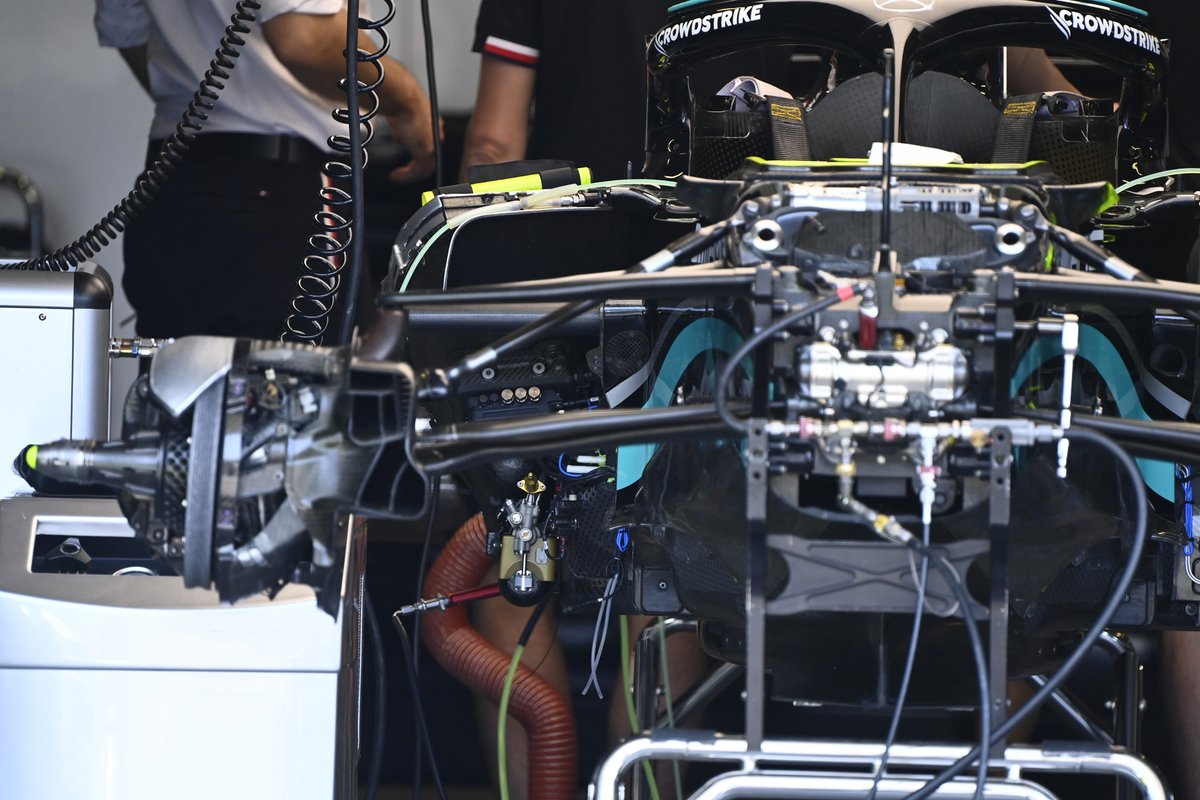

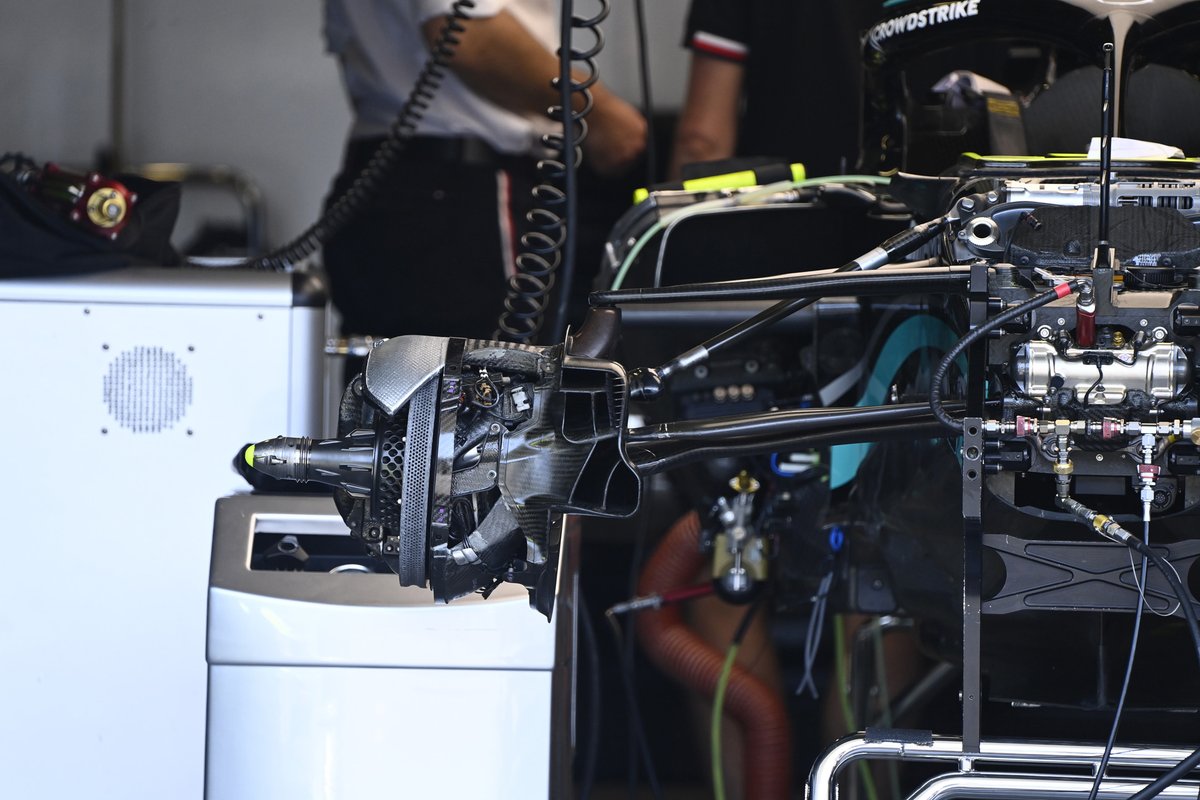

Mercedes W12 detay

Mercedes ön tekerlek sistemi ve fren diski

Alfa Romeo Racing C41 detay

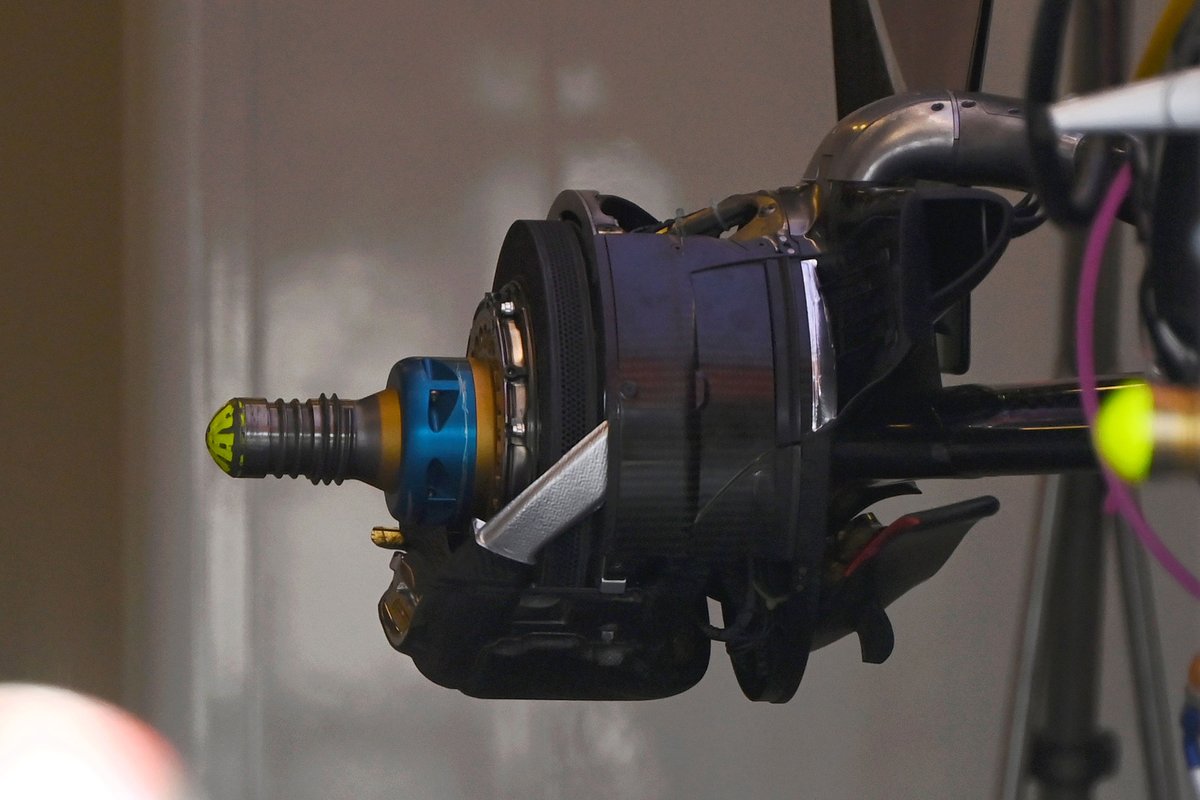

Alfa Romeo ön tekerlek sistemi ve fren diski

Alfa Romeo Racing C41 detay

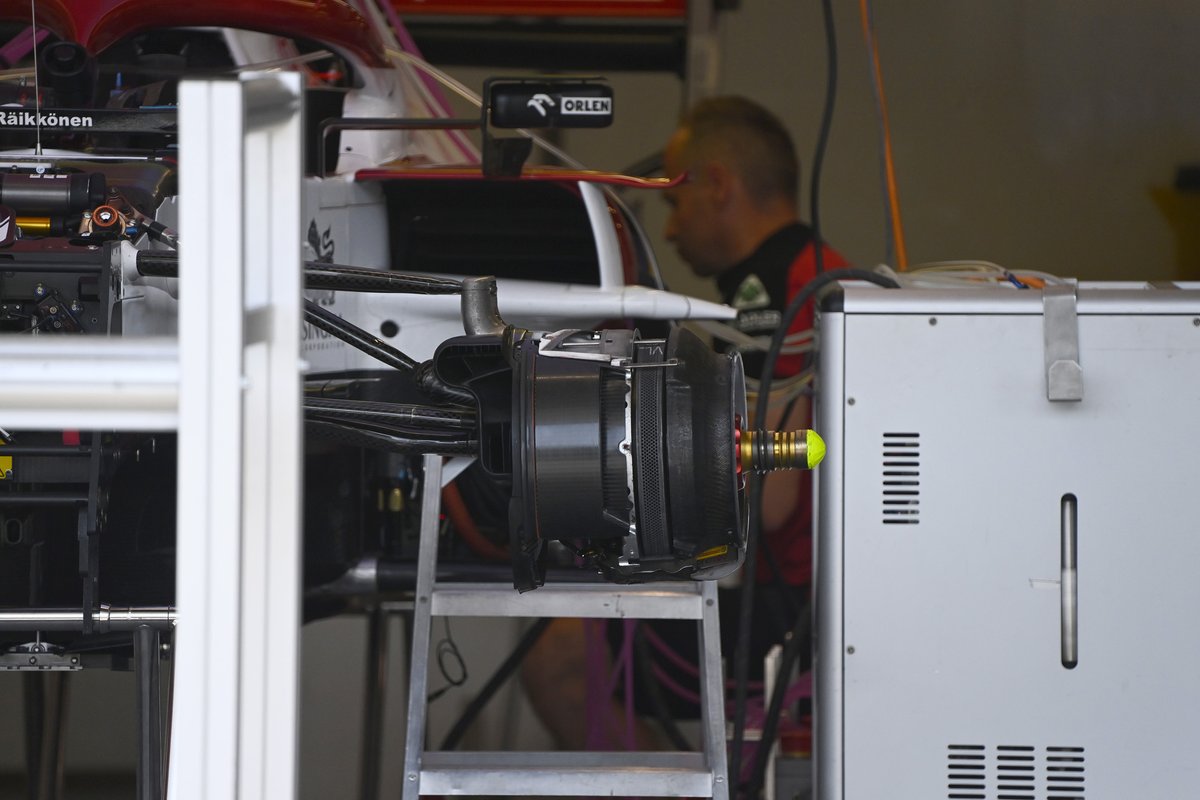

Alfa Romeo C41'in arka tekerlek mekanizması

Alfa Romeo Racing C41 detay

Ala Romeo C41'in ön süspansiyon iç kısmı

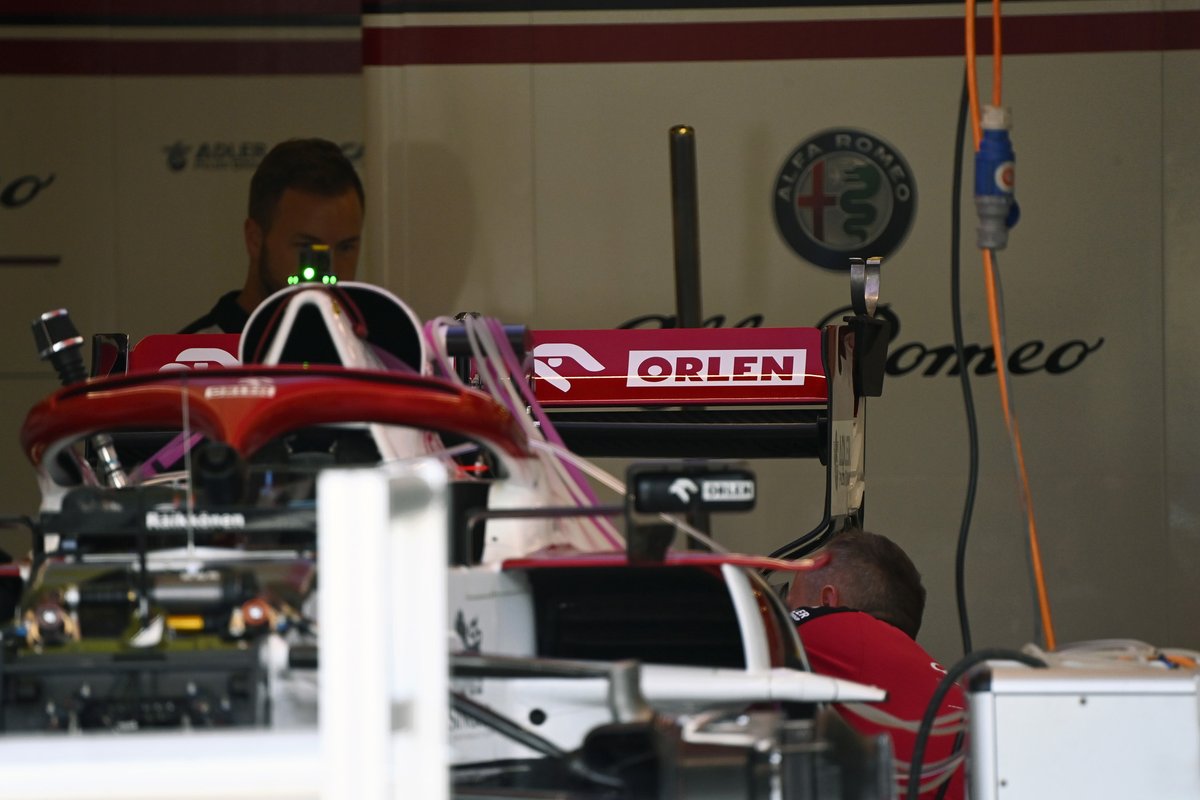

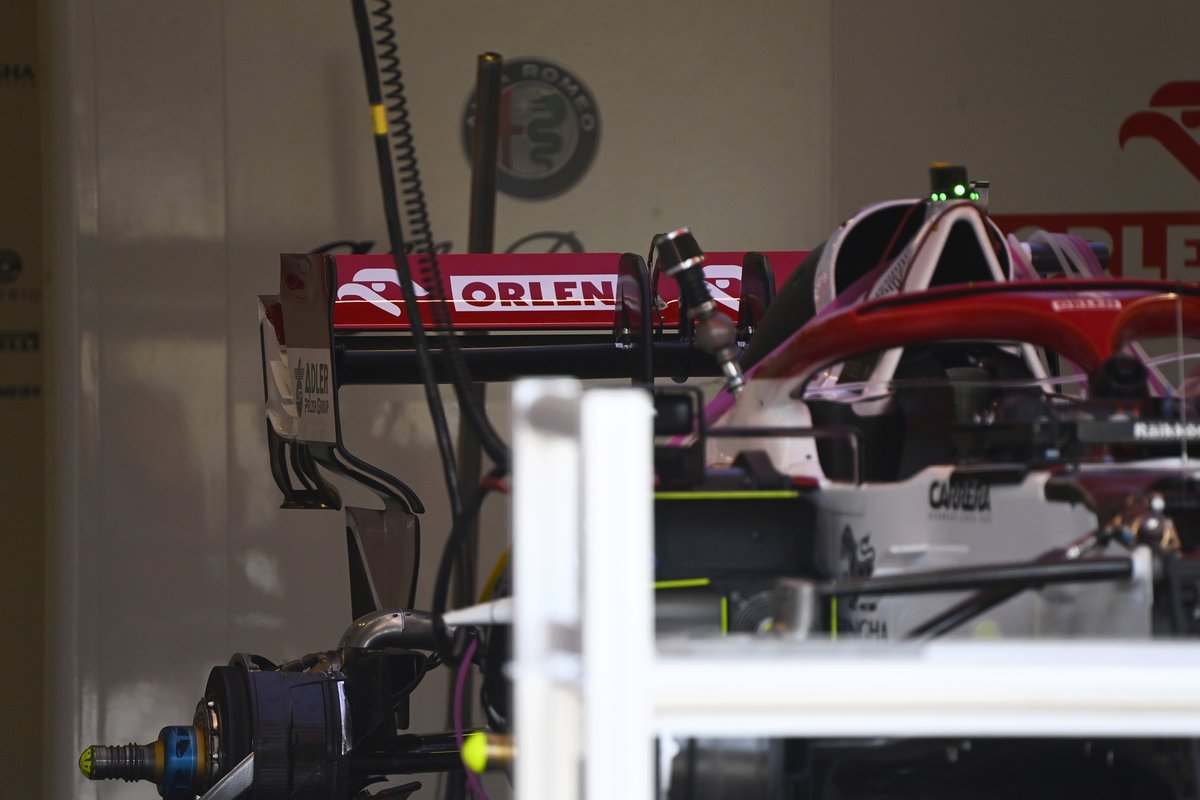

Alfa Romeo Racing C41 detay

Alfa Romeo, arka kanadın kenar plakasını değiştirmiş ve Monako öncesindeki tasarıma dönüş yapmış.
